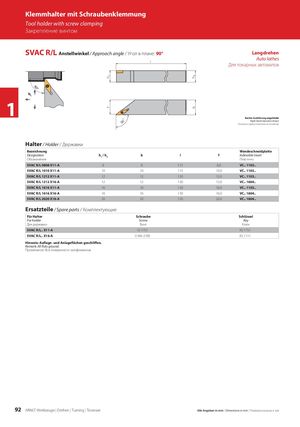

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 92

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Закрепление винтом SVAC R/L Anstellwinkel / Approach angle / Угол в плане: 90° Langdrehen Auto lathes Для токарных автоматов 1 Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Halter / Holder / Державки Bezeichnung Wendeschneidplatte Designation h1 / h2 b l f Indexable insert Обозначение Пластины SVAC R/L 0808 X11-A 8 8 115 8,0 VC.. 1103.. SVAC R/L 1010 X11-A 10 10 115 10,0 VC.. 1103.. SVAC R/L 1212 X11-A 12 12 130 12,0 VC.. 1103.. SVAC R/L 1212 X16-A 12 12 130 12,0 VC.. 1604.. SVAC R/L 1616 X11-A 16 16 130 16,0 VC.. 1103.. SVAC R/L 1616 X16-A 16 16 130 16,0 VC.. 1604.. SVAC R/L 2020 X16-A 20 20 120 20,0 VC.. 1604.. Ersatzteile / Spare parts / Комплектующие Für Halter Schraube Schlüssel For holder Screw Key Для державки Винт Ключ SVAC R/L.. X11-A SS 1751 KS 1751 SVAC R/L.. X16-A V-M4-2700 KS 1111 Hinweis: Auflage- und Anlageflächen geschliffen. Remark: All flats ground. Примечание: Все поверхности шлифованные. 92 ARNO®-Werkzeuge | Drehen | Turning | Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
