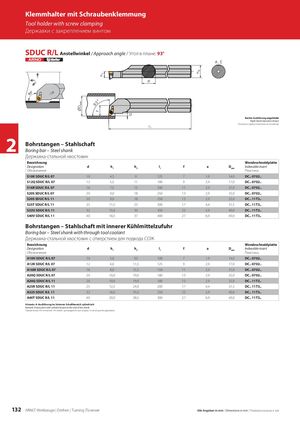

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 132

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SDUC R/L Anstellwinkel / Approach angle / Угол в плане: 93° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f a Dmin Indexable insert Обозначение Пластины S10K SDUC R/L 07 10 4,5 9 125 7 1,9 14,0 DC.. 0702.. S12Q SDUC R/L 07 12 5,5 11 180 9 2,9 17,0 DC.. 0702.. S16R SDUC R/L 07 16 7,5 15 200 11 2,9 21,0 DC.. 0702.. S20S SDUC R/L 07 20 9,0 18 250 13 2,9 25,0 DC.. 0702.. S20S SDUC R/L 11 20 9,0 18 250 13 2,9 25,0 DC.. 11T3.. S25T SDUC R/L 11 25 11,5 23 300 17 4,4 31,5 DC.. 11T3.. S32U SDUC R/L 11 32 15,0 30 350 22 5,9 40,0 DC.. 11T3.. S40V SDUC R/L 11 40 18,5 37 400 27 6,9 49,0 DC.. 11T3.. Bohrstangen – Stahlschaft mit innerer Kühlmittelzufuhr Boring bar – Steel shank with through tool coolant Державка-стальной хвостовик с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f a Dmin Indexable insert Обозначение Пластины A10H SDUC R/L 07 10 5,0 9,5 100 7 1,9 14,0 DC.. 0702.. A12K SDUC R/L 07 12 6,0 11,5 125 9 2,9 17,0 DC.. 0702.. A16M SDUC R/L 07 16 8,0 15,5 150 11 2,9 21,0 DC.. 0702.. A20Q SDUC R/L 07 20 10,0 19,0 180 13 2,9 25,0 DC.. 0702.. A20Q SDUC R/L 11 20 10,0 19,0 180 13 2,9 25,0 DC.. 11T3.. A25R SDUC R/L 11 25 12,5 24,0 200 17 4,4 31,5 DC.. 11T3.. A32S SDUC R/L 11 32 16,0 31,0 250 22 5,9 40,0 DC.. 11T3.. A40T SDUC R/L 11 40 20,0 38,5 300 27 6,9 49,0 DC.. 11T3.. Hinweis: A-Ausführung im hinteren Schaftbereich zylindrisch Remark: A-execution with cylindrical part at the end of the shank Примечание: Исполнение «А» имеет цилиндрическую форму по всей длине державки 132 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
