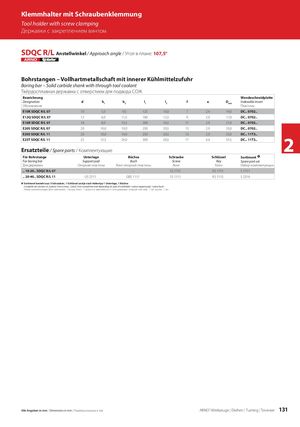

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 131

Klemmhalter mit Schraubenklemmung Tool holder with screw clamping Державки с закреплением винтом SDQC R/L Anstellwinkel / Approach angle / Угол в плане: 107,5° Bohrstangen – Vollhartmetallschaft mit innerer Kühlmittelzufuhr Boring bar – Solid carbide shank with through tool coolant Твёрдосплавная державка с отверстием для подвода СОЖ Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f a Dmin Indexable insert Обозначение Пластины E10K SDQC R/L 07 10 5,0 9,5 125 10,0 7 2,4 14,0 DC.. 0702.. E12Q SDQC R/L 07 12 6,0 11,5 180 12,5 9 2,9 17,0 DC.. 0702.. E16R SDQC R/L 07 16 8,0 15,5 200 16,5 11 2,9 21,0 DC.. 0702.. E20S SDQC R/L 07 20 10,0 19,0 250 20,5 13 2,9 25,0 DC.. 0702.. E20S SDQC R/L 11 20 10,0 19,0 250 20,5 13 2,9 25,0 DC.. 11T3.. E25T SDQC R/L 11 25 12,5 24,0 300 26,5 17 4,4 31,5 DC.. 11T3..Ersatzteile / Spare parts / Комплектующие2 Für Bohrstange Unterlage Büchse Schraube Schlüssel Sortiment Í For boring bar Support pad Bush Screw Key Spare part set Для державки Опорная пластина Винт опорной пластины Винт Ключ Набор комплектующих .. 10-20.. SDQC R/L 07 – – SS 1751 KS 1751 S 1751 .. 20-40.. SDQC R/L 11 US 2311 GBS 1111 SS 1111 KS 1115 S 2316 Í Sortiment besteht aus: 3 Schrauben, 1 Schlüssel und je nach Haltertyp 1 Unterlage, 1 Büchse Complete set consists of: 3 pieces Torx-screws, 1 piece Torx-screwdriver and depending on type of toolholder 1 piece support pad, 1 piece bush Набор комплектующих: Винт крепления - 3 штуки, Ключ - 1 штука и в зависимости от типа державки: опорная пластина - 1 шт., втулка - 1 шт. Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 131
