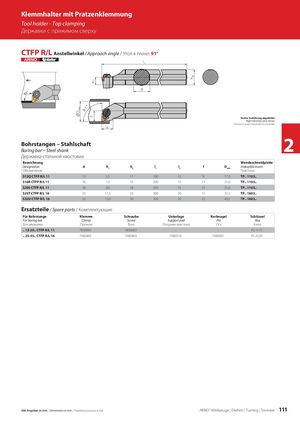

Klemmhalter mit Pratzenklemmung Tool holder - Top clamping Державки с прижимом сверху CTFP R/L Anstellwinkel / Approach angle / Угол в плане: 91° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение Bohrstangen – StahlschaftBoring bar – Steel shank 2 Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 l2 f Dmin Indexable insert Обозначение Пластины S12Q CTFP R/L 11 12 5,5 11 180 15 9 17,0 TP.. 1103.. S16R CTFP R/L 11 16 7,5 15 200 15 11 21,0 TP.. 1103.. S20S CTFP R/L 11 20 9,0 18 250 15 13 25,0 TP.. 1103.. S25T CTFP R/L 16 25 11,5 23 300 20 17 31,5 TP.. 1603.. S32U CTFP R/L 16 32 15,0 30 350 20 22 40,0 TP.. 1603.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Klemme Schraube Unterlage Kerbnagel Schlüssel For boring bar Clamp Screw Support pad Pin Key Для державки Прижим Винт Опорная пластина Ось Ключ .. 12-20.. CTFP R/L 11 7830001 7830002 – – KS 1111 .. 25-35.. CTFP R/L 16 7485865 7485860 7480316 7480901 KS 2520 Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм ARNO®-Werkzeuge | Drehen | Turning | Точение 111
