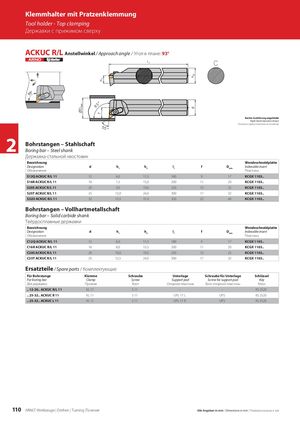

Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы - страница 110

Klemmhalter mit Pratzenklemmung Tool holder - Top clamping Державки с прижимом сверху ACKUC R/L Anstellwinkel / Approach angle / Угол в плане: 93° Rechte Ausführung abgebildet Right-hand execution shown Показано правостороннее исполнение 2 Bohrstangen – StahlschaftBoring bar – Steel shank Державка-стальной хвостовик Bezeichnung Wendeschneidplatte Designation d h1 h2 l1 f Dmin Indexable insert Обозначение Пластины S12Q ACKUC R/L 11 12 6,0 11,5 180 9 17 KCGX 1103.. S16R ACKUC R/L 11 16 7,5 15,0 200 11 20 KCGX 1103.. S20S ACKUC R/L 11 20 9,5 19,0 250 13 25 KCGX 1103.. S25T ACKUC R/L 11 25 12,0 24,0 300 17 32 KCGX 1103.. S32U ACKUC R/L 11 32 15,5 31,0 350 22 40 KCGX 1103.. Bohrstangen – Vollhartmetallschaft Boring bar – Solid carbide shank Твёрдосплавные державки Bezeichnung Wendeschneidplatte Designation d h h l f D Indexable insert 1 2 1 min Обозначение Пластины C12Q ACKUC R/L 11 12 6,0 11,5 180 9 17 KCGX 1103.. C16R ACKUC R/L 11 16 8,0 15,5 200 11 20 KCGX 1103.. C20S ACKUC R/L 11 20 10,0 19,5 250 13 25 KCGX 1103.. C25T ACKUC R/L 11 25 12,5 24,0 300 17 32 KCGX 1103.. Ersatzteile / Spare parts / Комплектующие Für Bohrstange Klemme Schraube Unterlage Schraube für Unterlage Schlüssel For boring bar Clamp Screw Support pad Screw for support pad Key Для державки Прижим Винт Опорная пластина Винт опорной пластины Ключ .. 12-20.. ACKUC R/L 11 KL 11 S 11 – – KS 2520 .. 25-32.. ACKUC R 11 KL 11 S 11 UPL 11 L UPS KS 2520 .. 25-32.. ACKUC L 11 KL 11 S 11 UPL 11 R UPS KS 2520 110 ARNO®-Werkzeuge | Drehen | Turning |Точение Alle Angaben in mm / Dimensions in mm / Размеры указаны в мм
