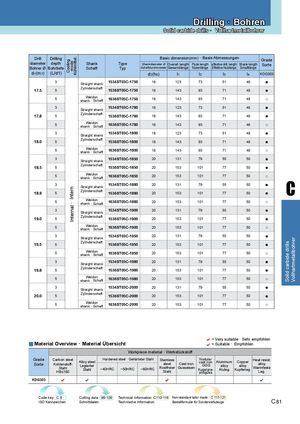

Каталог ZCC-CT сверла монолитные - страница 81

Drilling · Bohren
Solid carbide drills · Vollhartmetallbohrer


Drill Drilling Basic dimension(mm) · Basis Abmessungen

Kühlmittel.
Grade
Cooling
diameter depth
mode
Shank Type Shankdiameter Ø Overall length Flute length effective drill. length Shank length Sorte
Bohrer Ø Bohrtiefe Schaft Typ Schaftdurchmesser Gesamtlänge Nutenlänge Effektive Nutzlänge Schaftlänge
d1(m7) (L/d1) d2(h6) l1 l2 l3 l4 KDG303
3
Straight shank
1534ST03C-1750 18 123 73 51 48 ●
Zylinderschaft
17.5 5 1536ST05C-1750 18 143 93 71 48 ●
Weldon
5 shank · Schaft 1636ST05C-1750 18 143 93 71 48 ○
3
Straight shank
1534ST03C-1780 18 123 73 51 48 ●
Zylinderschaft
17.8 5 1536ST05C-1780 18 143 93 71 48 ●
Weldon
5 shank · Schaft 1636ST05C-1780 18 143 93 71 48 ○
3
Straight shank
1534ST03C-1800 18 123 73 51 48 ●
Zylinderschaft
18.0 5 1536ST05C-1800 18 143 93 71 48 ●
Weldon
5 shank · Schaft 1636ST05C-1800 18 143 93 71 48 ○
3
Straight shank
1534ST03C-1850 20 131 79 55 50 ●
Zylinderschaft
18.5 5 1536ST05C-1850 20 153 101 77 50 ●
Weldon
5 1636ST05C-1850 20 153 101 77 50 ○

C
shank · Schaft
3
Straight shank
1534ST03C-1880 20 131 79 55 50 ●
Internal · Intern


Zylinderschaft
18.8 5 1536ST05C-1880 20 153 101 77 50 ●
Weldon
5 shank · Schaft 1636ST05C-1880 20 153 101 77 50 ○
3
Straight shank
1534ST03C-1900 20 131 79 55 50 ●
Zylinderschaft
19.0 5 1536ST05C-1900 20 153 101 77 50 ●
Weldon
5 shank · Schaft 1636ST05C-1900 20 153 101 77 50 ○
3
Straight shank
1534ST03C-1950 20 131 79 55 50 ●


Vollhartmetallbohrer
Zylinderschaft


Solid carbide drills
19.5 5 1536ST05C-1950 20 153 101 77 50 ●
Weldon
5 shank · Schaft 1636ST05C-1950 20 153 101 77 50 ○
3
Straight shank
1534ST03C-1980 20 131 79 55 50 ●
Zylinderschaft
19.8 5 1536ST05C-1980 20 153 101 77 50 ●
Weldon
5 shank · Schaft 1636ST05C-1980 20 153 101 77 50 ○
3
Straight shank
1534ST03C-2000 20 131 79 55 50 ●
Zylinderschaft
20.0 5 1536ST05C-2000 20 153 101 77 50 ●
Weldon
5 shank · Schaft 1636ST05C-2000 20 153 101 77 50 ○


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material ∙ Werkstückstoff
Grade Carbon steel Hardened steel · Gehärteter Stahl Stainless Nodular Heat resist.
Alloy steel iron Aluminum Copper
Sorte Kohlenstoff- steel Cast iron cast
GGG alloy
Legierter alloy alloy
Stahl ~40HRC ~50HRC ~60HRC Rostfreier Gusseisen Warmfeste
Stahl Kugelgra- Aluleg. Kupferleg.
HB≤180 Stahl phitguss Leg.
KDG303    
Code key C 8 Cutting data 96-109 Technical Information C110-116 Non-standard tailor made C 117-121
ISO Kennzeichen Schnittdaten Technische Information Bestellformular für Sonderwerkzeuge C 81
