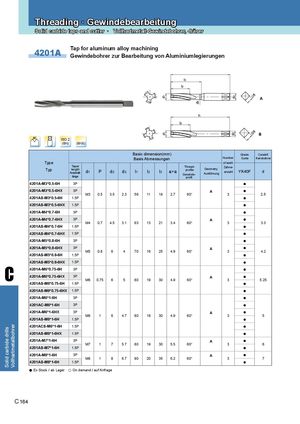

Threading · Gewindebearbeitung
Solid carbide taps and cutter · Vollhartmetall-Gewindebohrer, -fräser

Tap for aluminum alloy machining
4201A Gewindebohrer zur Bearbeitung von Aluminiumlegierungen


a
A


a
B
ISO 2
(6H) (6HX)

Basic dimension(mm) Grade Coredrill
Number
Basis Abmessungen Sorte Kernbohrer
Type of teeth
Taper Thread- Zähne-
Typ length profile Geometry
Anschnitt- d1 P d2 d3 l1 l2 l3 a×a Ausführung
anzahl YK40F d
Gewinde-
länge profil
4201A-M3*0.5-6H 3P ●
4201A-M3*0.5-6HX 3P A ●
M3 0.5 3.5 2.3 56 11 18 2.7 60° 3 2.5
4201AS-M3*0.5-6H 1.5P ●
4201AS-M3*0.5-6HX 1.5P ●
4201A-M4*0.7-6H 3P ●
4201A-M4*0.7-6HX 3P A ●
M4 0.7 4.5 3.1 63 13 21 3.4 60° 3 3.3
4201AS-M4*0.7-6H 1.5P ●
4201AS-M4*0.7-6HX 1.5P ●
4201A-M5*0.8-6H 3P ●
4201A-M5*0.8-6HX 3P A ●
M5 0.8 6 4 70 16 25 4.9 60° 3 4.2
4201AS-M5*0.8-6H 1.5P ●
4201AS-M5*0.8-6HX 1.5P ●

C
4201A-M6*0.75-6H 3P ●
4201A-M6*0.75-6HX 3P A ●
M6 0.75 6 5 80 19 30 4.9 60° 3 5.25
4201AS-M6*0.75-6H 1.5P ●
4201AS-M6*0.75-6HX 1.5P ●
4201A-M6*1-6H 3P ●
4201AC-M6*1-6H 3P ●
4201A-M6*1-6HX 3P A ●
M6 1 6 4.7 80 19 30 4.9 60° 3 5
4201AS-M6*1-6H 1.5P ●
4201ACS-M6*1-6H ●
Vollhartmetallbohrer


1.5P
Solid carbide drills


4201AS-M6*1-6HX 1.5P ●
4201A-M7*1-6H 3P A ●
M7 1 7 5.7 80 19 30 5.5 60° 3 6
4201AS-M7*1-6H 1.5P ●
4201A-M8*1-6H 3P A ●
M8 1 8 6.7 90 20 35 6.2 60° 3 7
4201AS-M8*1-6H 1.5P ●
● Ex Stock / ab Lager ○ On demand / auf Anfrage
