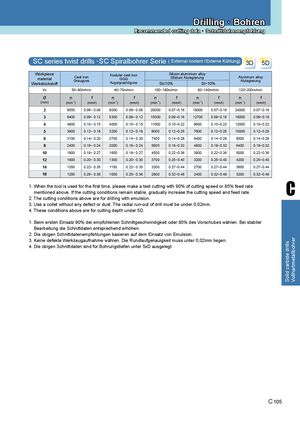

Каталог ZCC-CT сверла монолитные - страница 105

Drilling · Bohren Recommended cutting data · Schnittdatenempfehlung SC series twist drills ∙ SC Spiralbohrer Serie ( External coolant / Externe Kühlung) 3D 5D Workpiecematerial Cast ironGraugussWerkstückstoffNodular cast ironGGGKugelgraphitgussSilicon aluminium alloySilizium AlulegierungSi≤10%Si˃10%Aluminum alloyAlulegierung Vc 50~80m/min 40~70m/min 100~180m/min 80~140m/min 120~200m/min Ø n f n f n f n f n f (mm) (min-1) (mm/r) (min-1) (mm/r) (min-1) (mm/r) (min-1) (mm/r) (min-1) (mm/r) 2 9550 0.06~ 0.08 8000 0.06~ 0.08 20000 0.07~0.16 18000 0.07~0.16 24000 0.07~0.16 3 6400 0.09~ 0.12 5300 0.09~ 0.12 15000 0.09~0.18 12700 0.09~0.18 16000 0.09~0.18 4 4800 0.10~ 0.15 4000 0.10~ 0.15 11000 0.10~0.22 9600 0.10~0.22 12000 0.10~0.22 5 3800 0.12~ 0.18 3200 0.12~ 0.18 9000 0.12~0.25 7600 0.12~0.25 10000 0.12~0.25 6 3100 0.14~ 0.20 2700 0.14~ 0.20 7400 0.14~0.28 6400 0.14~0.28 8500 0.14~0.28 8 2400 0.16~ 0.24 2000 0.16~ 0.24 5600 0.18~0.32 4800 0.18~0.32 6400 0.18~0.32 10 1900 0.18~ 0.27 1600 0.18~ 0.27 4500 0.22~0.36 3800 0.22~0.36 5000 0.22~0.36 12 1600 0.20~ 0.30 1300 0.20~ 0.30 3700 0.25~0.40 3200 0.25~0.40 4200 0.25~0.40 14 1350 0.22~ 0.35 1150 0.22~ 0.35 3200 0.27~0.44 2700 0.27~0.44 3600 0.27~0.44 16 1200 0.25~ 0.36 1000 0.25~ 0.36 2800 0.32~0.48 2400 0.32~0.48 3200 0.32~0.48 1. When the tool is used for the first time, please make a test cutting with 90% of cutting speed or 85% feed ratementioned above. If the cutting conditions remain stable, gradually increase the cutting speed and feed rate.C 2. The cutting conditions above are for drilling with emulsion. 3. Use a collet without any defect or dust. The radial run-out of drill must be under 0.02mm. 4. These conditions above are for cutting depth under 5D. 1. Beim ersten Einsatz 90% der empfohlenen Schnittgeschwindigkeit oder 85% des Vorschubes wählen. Bei stabiler Bearbeitung die Schnittdaten entsprechend erhöhen. 2. Die obigen Schnittdatenempfehlungen basieren auf dem Einsatz von Emulsion. 3. Keine defekte Werkzeugaufnahme wählen. Die Rundlaufgenauigkeit muss unter 0,02mm liegen. 4. Die obigen Schnittdaten sind für Bohrungstiefen unter 5xD ausgelegt. C 105 Solid carbide drills Vollhartmetallbohrer
