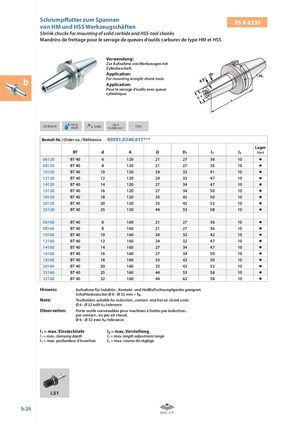

Каталог ZCC-CT оснастка - страница 95

Каталог ZCC-CT токарная обработка

Каталог ZCC-CT токарная обработка

Каталог ZCC-CT сверла монолитные

Каталог ZCC-CT сверла монолитные

Каталог ZCC-CT расточные системы

Каталог ZCC-CT расточные системы

Каталог ZCC-CT фрезы монолитные

Каталог ZCC-CT фрезы монолитные

Каталог ZCC-CT фрезы со сменными пластинами

Каталог ZCC-CT фрезы со сменными пластинами

Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: b For mounting straight-shank tools.

Application: Pour le serrage d’outils avec queue cylindrique.

Form  ≤ G6,3

JIS B 6339 AD/B 0,003 15.000 min CAD

-1 Bestell-Nr. / Order no. / Référence 90501.0340.017***

	BT	d	A	D	D1	l1	l2	Lager Stock
06120	BT 40	6	120	21	27	36	10
08120	BT 40	8	120	21	27	36	10
10120	BT 40	10	120	24	32	41	10
12120	BT 40	12	120	24	32	47	10
14120	BT 40	14	120	27	34	47	10
16120	BT 40	16	120	27	34	50	10
18120	BT 40	18	120	33	42	50	10
20120	BT 40	20	120	33	42	52	10
25120	BT 40	25	120	44	53	58	10
06160	BT 40	6	160	21	27	36	10
08160	BT 40	8	160	21	27	36	10
10160	BT 40	10	160	24	32	42	10
12160	BT 40	12	160	24	32	47	10
14160	BT 40	14	160	27	34	47	10
16160	BT 40	16	160	27	34	50	10
18160	BT 40	18	160	33	42	50	10
20160	BT 40	20	160	33	42	52	10
25160	BT 40	25	160	44	53	58	10
32160	BT 40	32	160	44	62	58	10

Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 6 – 32 mm = h6

Note: Toolholders suitable for induction-, contact- and hot air shrink units.

6 –Ø 32 with h6-tolerance

Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.

6 –
32 avec h6-tolerance

l = max. Einstecktiefe	l = max. Verstellweg
1	2
l1 = max. clamping depth	l2 = max. length adjustment range
l1 = max. profondeur d’insertion	l2 = max. course de réglage
