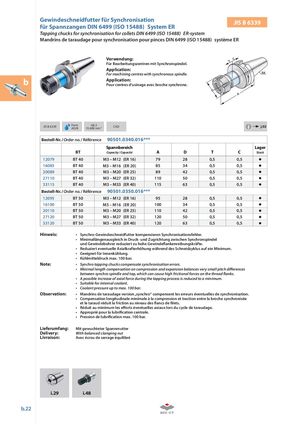

Gewindeschneidfutter für Synchronisation JIS B 6339
Mandrins de taraudage pour synchronisation pour pinces DIN 6499 (ISO 15488) système ER
Verwendung: Für Bearbeitungszentren mit Synchronspindel.
Application: For machining centres with synchronous spindle. b Application: Pour centres d‘usinage avec broche synchrone.
| JIS B 6339 | G 15.00 Form AD/B | 6,3 0 min-1 CAD | j.02 i | ||||
| Bestell-Nr. | /Order no. / Référ | ence 90501.0340.016 | |||||
| BT | Spannbereich Capacity / Capacité | A | D | T | C | Lager Stock | |
| 12079 | BT 40 | M3 – M12(ER 16) | 79 | 28 | 0,5 | 0,5 | |
| 16085 | BT 40 | M3 – M16 (ER 20) | 85 | 34 | 0,5 | 0,5 | |
| 20089 | BT 40 | M3 – M20(ER 25) | 89 | 42 | 0,5 | 0,5 | |
| 27110 | BT 40 | M3 – M27(ER 32) | 110 | 50 | 0,5 | 0,5 | |
| 33115 | BT 40 | M3 – M33(ER 40) | 115 | 63 | 0,5 | 0,5 | |
| Bestell-Nr. | /Order no. / Référ | ence 90501.0350.016 | |||||
| 12095 | BT 50 | M3 – M12(ER 16) | 95 | 28 | 0,5 | 0,5 | |
| 16100 | BT 50 | M3 – M16 (ER 20) | 100 | 34 | 0,5 | 0,5 | |
| 20110 | BT 50 | M3 – M20(ER 25) | 110 | 42 | 0,5 | 0,5 | |
| 27120 | BT 50 | M3 – M27(ER 32) | 120 | 50 | 0,5 | 0,5 | |
| 33120 | BT 50 | M3 – M33(ER 40) | 120 | 63 | 0,5 | 0,5 |
Hinweis: Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.
- Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel
und Gewindebohrer reduziert zu hohe Gewindefl ankenreibungskräfte.
- Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.
- Geeignet für Innenkühlung.
- Kühlmitteldruck max. 100 bar.
Note: Synchro tapping chucks compensate synchronisation errors.
- Minimal length compensation on compression and expansion balances very small pitch diff erences
between synchro spindle and tap, which can cause high frictional forces on the thread fl anks.
- A possible increase of axial force during the tapping process is reduced to a minimum.
- Suitable for internal coolant.
- Coolant pressure up to max. 100 bar.
Observation: Mandrins de taraudage version „synchro“ compensent les erreurs éventuelles de synchronisation.
- Compensation longitudinale minimale à la compression et traction entre la broche synchronisée
et le taraud réduit la friction au niveau des fl ancs de fi lets.
- Réduit au minimum les eff orts éventuelles axiaux lors du cycle de taraudage.
- Approprié pour la lubrifi cation centrale.
- Pression de lubrifi cation max. 100 bar.
| Lieferumfang: | Mit gewuchteter Spannmutter |
| Delivery: | With balanced clamping nut |
| Livraison: | Avec écrou de serrage équilibré |
