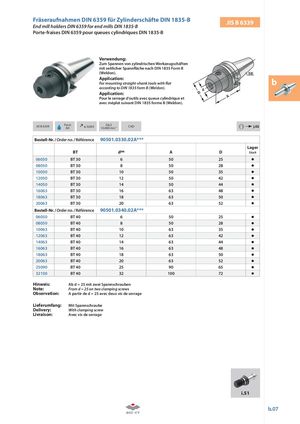

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon).
Application: b
For mounting straight-shank tools with fl at according to DIN 1835 form B (Weldon).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).
Form ≤ G6,3 i j.02
JIS B 6339 0,003 15.000 min CAD
AD -1 Bestell-Nr. / Order no. / Référence 90501.0330.02A***
| BT | dH4 | A | D | Lager Stock | |
| 06050 | BT 30 | 6 | 50 | 25 | |
| 08050 | BT 30 | 8 | 50 | 28 | |
| 10050 | BT 30 | 10 | 50 | 35 | |
| 12050 | BT 30 | 12 | 50 | 42 | |
| 14050 | BT 30 | 14 | 50 | 44 | |
| 16063 | BT 30 | 16 | 63 | 48 | |
| 18063 | BT 30 | 18 | 63 | 50 | |
| 20063 | BT 30 | 20 | 63 | 52 | |
| Bestell-Nr. /O | rder no. / Référence | 90501.0340.02A | |||
| 06050 | BT 40 | 6 | 50 | 25 | |
| 08050 | BT 40 | 8 | 50 | 28 | |
| 10063 | BT 40 | 10 | 63 | 35 | |
| 12063 | BT 40 | 12 | 63 | 42 | |
| 14063 | BT 40 | 14 | 63 | 44 | |
| 16063 | BT 40 | 16 | 63 | 48 | |
| 18063 | BT 40 | 18 | 63 | 50 | |
| 20063 | BT 40 | 20 | 63 | 52 | |
| 25090 | BT 40 | 25 | 90 | 65 | |
| 32100 | BT 40 | 32 | 100 | 72 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube |
| Delivery: | With clamping screw |
| Livraison: | Avec vis de serrage |
