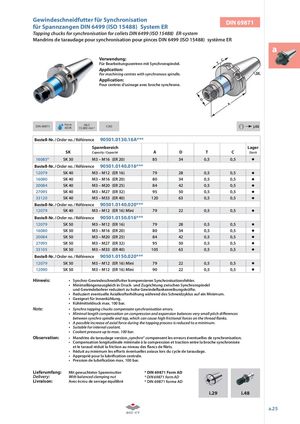

Gewindeschneidfutter für Synchronisation DIN 69871
Mandrins de taraudage pour synchronisation pour pinces DIN 6499 (ISO 15488) système ER
a
Verwendung:Verwendung: Für Bearbeitungszentren mit Synchronspindel.
Application:Application: For machining centres with synchronous spindle.For machining centres with synchronous spindle.
Application:Application: Pour centres d‘usinage avec broche synchrone.
| DIN 69871 | 15. Form AD/B | G6,3 000 min-1 | CAD | j.02 i | ||||
| Bestell-Nr. | /Order no. / Réf | érence | 90501.0130.16A | |||||
| SK | Sp Cap | annbereich acity / Capacité | A | D | T | C | Lager Stock | |
| 16085 | SK 30 | M3 | – M16 (ER 20) | 85 | 34 | 0,5 | 0,5 | |
| Bestell-Nr. | /Order no. / Réf | érence | 90501.0140.016 | |||||
| 12079 | SK 40 | M3 | – M12(ER 16) | 79 | 28 | 0,5 | 0,5 | |
| 16080 | SK 40 | M3 | – M16 (ER 20) | 80 | 34 | 0,5 | 0,5 | |
| 20084 | SK 40 | M3 | – M20(ER 25) | 84 | 42 | 0,5 | 0,5 | |
| 27095 | SK 40 | M3 | – M27(ER 32) | 95 | 50 | 0,5 | 0,5 | |
| 33120 | SK 40 | M3 | – M33(ER 40) | 120 | 63 | 0,5 | 0,5 | |
| Bestell-Nr. | /Order no. / Réf | érence | 90501.0140.020 | |||||
| 12079 | SK 40 | M3 | – M12(ER 16) Mini | 79 | 22 | 0,5 | 0,5 | |
| Bestell-Nr. | /Order no. / Réf | érence | 90501.0150.016 | |||||
| 12079 | SK 50 | M3 | – M12(ER 16) | 79 | 28 | 0,5 | 0,5 | |
| 16080 | SK 50 | M3 | – M16 (ER 20) | 80 | 34 | 0,5 | 0,5 | |
| 20084 | SK 50 | M3 | – M20(ER 25) | 84 | 42 | 0,5 | 0,5 | |
| 27095 | SK 50 | M3 | – M27(ER 32) | 95 | 50 | 0,5 | 0,5 | |
| 33105 | SK 50 | M3 | – M33(ER 40) | 105 | 63 | 0,5 | 0,5 | |
| Bestell-Nr. | /Order no. / Réf | érence | 90501.0150.020 | |||||
| 12079 | SK 50 | M3 | – M12(ER 16) Mini | 79 | 22 | 0,5 | 0,5 | |
| 12090 | SK 50 | M3 | – M12(ER 16) Mini | 90 | 22 | 0,5 | 0,5 |
Hinweis: Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.
- Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel
und Gewindebohrer reduziert zu hohe Gewindefl ankenreibungskräfte.
- Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.
- Geeignet für Innenkühlung.
- Kühlmitteldruck max. 100 bar.
Note: Synchro tapping chucks compensate synchronisation errors.
- Minimal length compensation on compression and expansion balances very small pitch diff erences
between synchro spindle and tap, which can cause high frictional forces on the thread fl anks.
- A possible increase of axial force during the tapping process is reduced to a minimum.
- Suitable for internal coolant.
- Coolant pressure up to max. 100 bar.
Observation: Mandrins de taraudage version „synchro“ compensent les erreurs éventuelles de synchronisation.
- Compensation longitudinale minimale à la compression et traction entre la broche synchronisée
et le taraud réduit la friction au niveau des fl ancs de fi lets.
- Réduit au minimum les eff orts éventuelles axiaux lors du cycle de taraudage.
- Approprié pour la lubrifi cation centrale.
- Pression de lubrifi cation max. 100 bar.
| Lieferumfang: | Mit gewuchteter Spannmutter | * DIN 69871 Form AD |
| Delivery: | With balanced clamping nut | * DIN 69871 form AD |
| Livraison: | Avec écrou de serrage équilibré | * DIN 69871 forme AD |
