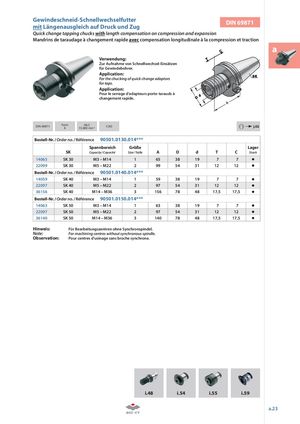

Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression et traction
a
Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
Application: For the chucking of quick change adaptors for taps.
Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide.
Form G6,3 i j.02
DIN 69871 A 15.000 min CAD
-1 Bestell-Nr. / Order no. / Référence 90501.0130.014***
| SK | Span Capacit | nbereich y / Capacité | Größe Size / Taille | A | D | d | T | C | Lager Stock | |
| 14065 | SK 30 | M3 | – M14 | 1 | 65 | 38 | 19 | 7 | 7 | |
| 22099 | SK 30 | M5 | – M22 | 2 | 99 | 54 | 31 | 12 | 12 | |
| Bestell-Nr. | /Order no. / Réf | érence | 90501.01 | 40.014 | ||||||
| 14059 | SK 40 | M3 | – M14 | 1 | 59 | 38 | 19 | 7 | 7 | |
| 22097 | SK 40 | M5 | – M22 | 2 | 97 | 54 | 31 | 12 | 12 | |
| 36156 | SK 40 | M14 | – M36 | 3 | 156 | 78 | 48 | 17,5 | 17,5 | |
| Bestell-Nr. | /Order no. / Réf | érence | 90501.01 | 50.014 | ||||||
| 14063 | SK 50 | M3 | – M14 | 1 | 63 | 38 | 19 | 7 | 7 | |
| 22097 | SK 50 | M5 | – M22 | 2 | 97 | 54 | 31 | 12 | 12 | |
| 36140 | SK 50 | M14 | – M36 | 3 | 140 | 78 | 48 | 17,5 | 17,5 |
Hinweis: Für Bearbeitungszentren ohne Synchronspindel.
Note: For machining centres without synchronous spindle.
Observation: Pour centres d‘usinage sans broche synchrone.
