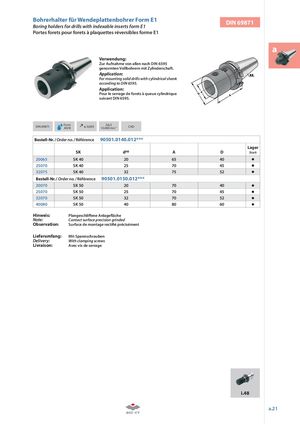

Bohrerhalter für Wendeplattenbohrer Form E1 DIN 69871
Boring holders for drills with indexable inserts form E1
Portes forets pour forets à plaquettes réversibles forme E1
a
Verwendung: Zur Aufnahme von allen nach DIN 6595 genormten Vollbohrern mit Zylinderschaft.
Application: For mounting solid drills with cylindrical shank according to DIN 6595.
Application: Pour le serrage de forets à queue cylindrique suivant DIN 6595.
Form G6,3
DIN 69871 ≤ 0,005 15.000 min CAD
AD/B -1 Bestell-Nr. / Order no. / Référence 90501.0140.012***
| SK | dH5 | A | D | Lager Stock | |
| 20065 | SK 40 | 20 | 65 | 40 | |
| 25070 | SK 40 | 25 | 70 | 45 | |
| 32075 | SK 40 | 32 | 75 | 52 | |
| Bestell-Nr. / | Order no. / Référence | 90501.0150.012 | |||
| 20070 | SK 50 | 20 | 70 | 40 | |
| 25070 | SK 50 | 25 | 70 | 45 | |
| 32070 | SK 50 | 32 | 70 | 52 | |
| 40080 | SK 50 | 40 | 80 | 60 |
| Hinweis: | Plangeschliff ene Anlagefl äche |
| Note: | Contact surface precision grinded |
| Observation: | Surface de montage rectifi é précisément |
| Lieferumfang: | Mit Spannschrauben |
| Delivery: | With clamping screws |
| Livraison: | Avec vis de serrage |
