a

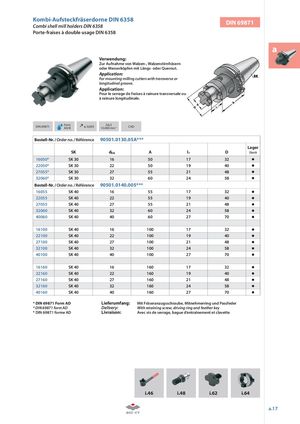

Verwendung: Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut.
Application: For mounting milling cutters with transverse or longitudinal groove.
Application: Pour le serrage de fraises à rainure trans versale ou Pour le serrage de fraises à rainure trans versale ou à rainure longitu dinale.
Form G6,3
DIN 69871 ≤ 0,005 CAD
AD/B 15.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0130.05A***
| SK | dh6 A | l1 | D | Lager Stock | |
| 16050 | SK 30 | 16 50 | 17 | 32 | |
| 22050 | SK 30 | 22 50 | 19 | 40 | |
| 27055 | SK 30 | 27 55 | 21 | 48 | |
| 32060 | SK 30 | 32 60 | 24 | 58 | |
| Bestell-Nr. /O | rder no. / Référence | 90501.0140.005 | |||
| 16055 | SK 40 | 16 55 | 17 | 32 | |
| 22055 | SK 40 | 22 55 | 19 | 40 | |
| 27055 | SK 40 | 27 55 | 21 | 48 | |
| 32060 | SK 40 | 32 60 | 24 | 58 | |
| 40060 | SK 40 | 40 60 | 27 | 70 | |
| 16100 | SK 40 | 16 100 | 17 | 32 | |
| 22100 | SK 40 | 22 100 | 19 | 40 | |
| 27100 | SK 40 | 27 100 | 21 | 48 | |
| 32100 | SK 40 | 32 100 | 24 | 58 | |
| 40100 | SK 40 | 40 100 | 27 | 70 | |
| 16160 | SK 40 | 16 160 | 17 | 32 | |
| 22160 | SK 40 | 22 160 | 19 | 40 | |
| 27160 | SK 40 | 27 160 | 21 | 48 | |
| 32160 | SK 40 | 32 160 | 24 | 58 | |
| 40160 | SK 40 | 40 160 | 27 | 70 |
| * DIN 69871 Form AD | Lieferumfang: | Mit Fräseranzugsschraube, Mitnehmerring und Passfeder |
| * DIN 69871 form AD | Delivery: | With retaining screw, driving ring and feather key |
| * DIN 69871 forme AD | Livraison: | Avec vis de serrage, bague d’entraînement et clavette |
