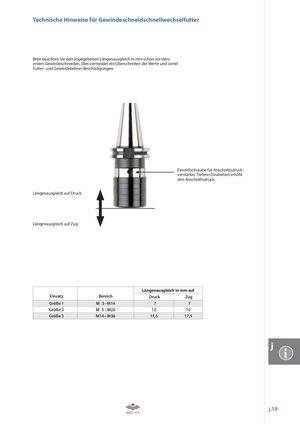

Technische Hinweise für Gewindeschneidschnellwechselfutter
Bitte beachten Sie den angegebenen Längenausgleich in mm schon vor dem ersten Gewindeschneiden. Dies vermeidet ein Überschreiten der Werte und somit Futter- und Gewindebohrer-Beschädigungen.
Einstellschraube für Anschnittsdruckverstärker. Tieferes Eindrehen erhöht den Anschnittsdruck. Längenausgleich auf Druck
Längenausgleich auf Zug
| Längenausgleic | h in mm auf | ||
| Einsatz | Bereich | Druck | Zug |
| Größe 1 | M 3– M14 | 7 | 7 |
| Größe 2 | M 5 – M22 | 12 | 12 |
| Größe 3 | M14 – M36 | 17,5 | 17,5 |
