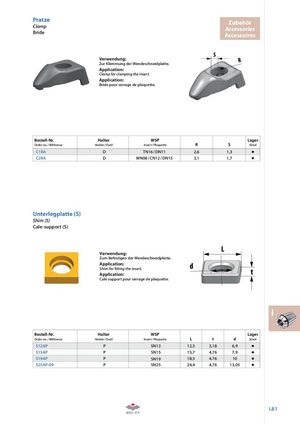

Pratze Zubehör

Clamp Accessories

Bride Accessoires

Verwendung: Zur Klemmung der Wendeschneidplatte.

Application: Clamp for clamping the insert.

Application: Bride pour serrage de plaquette.

Bestell-Nr.HalterWSPLager
Order no. / RéférenceHolder / OutilInsert / PlaquetteRSStock
C1RADTN16 / DN112,61,3
C2RADWN08 / CN12 / DN153,11,7

Unterlegplatte (S)

Shim (S)

Cale-support (S)

Verwendung: Zum Befestigen der Wendeschneidplatte.

Application: Shim for fi tting the insert.

Application: Cale support pour serrage de plaquette.

ii

Bestell-Nr. Order no. / RéférenceHalter Holder / OutilWSP Insert / PlaquetteLtdLager Stock
S12APPSN1212,53,186,9
S15APPSN1515,74,767,9
S19APPSN1918,54,7610
S25AP-09PSN2524,44,7613,05
