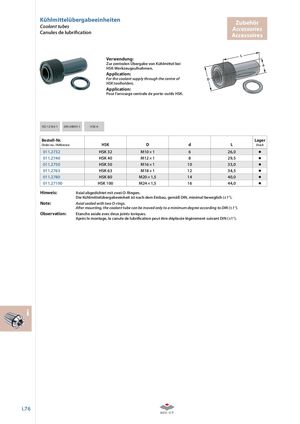

Kühlmittelübergabeeinheiten Zubehör
Coolant tubes Accessories
Canules de lubrifi cation Accessoires
Verwendung: Zur zentralen Übergabe von Kühlmittel bei HSK-Werkzeugaufnahmen.
Application: For the coolant supply through the centre of HSK toolholders.
Application: Pour l‘arrosage centrale de porte-outils HSK.
| DIN 69893-1 ISO 12164-1 | HSK-A | ||||
| Bestell-Nr. Order no. / Référence | HSK | D | d | L | Lager Stock |
| 011.2732 | HSK 32 | M10 × 1 | 6 | 26,0 | |
| 011.2740 | HSK 40 | M12 × 1 | 8 | 29,5 | |
| 011.2750 | HSK 50 | M16 × 1 | 10 | 33,0 | |
| 011.2763 | HSK 63 | M18 × 1 | 12 | 34,5 | |
| 011.2780 | HSK 80 | M20 × 1,5 | 14 | 40,0 | |
| 011.27100 | HSK 100 | M24 × 1,5 | 16 | 44,0 |
Hinweis: Axial abgedichtet mit zwei O-Ringen. Die Kühlmittelübergabeeinheit ist nach dem Einbau, gemäß DIN, minimal beweglich (±1°).
Note: Axial sealed with two O-rings. After mounting, the coolant tube can be moved only to a minimum degree according to DIN (±1°). Observation: Etanche axiale avec deux joints toriques. Après le montage, la canule de lubrifi cation peut être déplacée légèrement suivant DIN (±1°).
