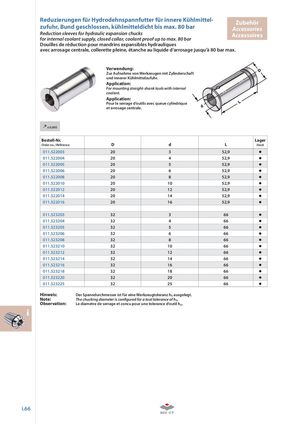

Reduzierungen für Hydrodehnspannfutter für innere Kühlmittel- Zubehör

zufuhr, Bund geschlossen, kühlmitteldicht bis max. 80 bar Accessories

Reduction sleeves for hydraulic expansion chucks Accessoires

for internal coolant supply, closed collar, coolant proof up to max. 80 bar

Douilles de réduction pour mandrins expansibles hydrauliques

avec arrosage centrale, collerette pleine, étanche au liquide d‘arrosage jusqu’à 80 bar max.

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft Zur Aufnahme von Werkzeugen mit Zylinderschaft und innerer Kühlmittelzufuhr.

Application: For mounting straight-shank tools with internal coolant.

Application: Pour le serrage d’outils avec queue cylindrique et arrosage centrale.

 ≤ 0,005
Bestell-Nr.Lager
Order no. / RéférenceDdLStock
011.52200320352,9
011.52200420452,9
011.52200520552,9
011.52200620652,9
011.52200820852,9
011.522010201052,9
011.522012201252,9
011.522014201452,9
011.522016201652,9
011.52320332366
011.52320432466
011.52320532566
011.52320632666
011.52320832866
011.523210321066
011.523212321266
011.523214321466
011.523216321666
011.523218321866
011.523220322066
011.523225322566

Hinweis: Der Spanndurchmesser ist für eine Werkzeugtoleranz h ausgelegt.

Note: 6 The chucking diameter is confi gured for a tool tolerance of h6.

Observation: Le diametre de serrage et concu pour une tolerance d‘outil h . i 6
