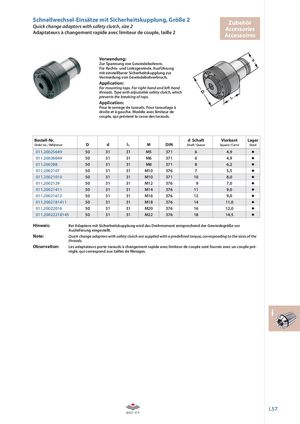

Verwendung: Zur Spannung von Gewindebohrern. Für Rechts- und Linksgewinde. Ausführung mit einstellbarer Sicherheitskupplung zur Ver meidung von Gewindebohrerbruch.
Application: For mounting taps. For right-hand and left-hand threads. Type with adjustable safety clutch, which prevents the breaking of taps.
Application: Pour le serrage de tarauds. Pour taraudage à droite et à gauche. Modèle avec limiteur de couple, qui prévient la casse des tarauds.
| Bestell-Nr. | d Schaft | Vierkant | Lager | |||||
| Order no. / Référence | D | d | l | M | DIN | Shaft / Queue | Square / Carré | Stock |
1
| 011.20025649 | 50 | 31 | 31 | M5 | 371 | 6 | 4,9 |
| 011.20026649 | 50 | 31 | 31 | M6 | 371 | 6 | 4,9 |
| 011.200288 | 50 | 31 | 31 | M8 | 371 | 8 | 6,2 |
| 011.2002107 | 50 | 31 | 31 | M10 | 376 | 7 | 5,5 |
| 011.20021010 | 50 | 31 | 31 | M10 | 371 | 10 | 8,0 |
| 011.2002129 | 50 | 31 | 31 | M12 | 376 | 9 | 7,0 |
| 011.20021411 | 50 | 31 | 31 | M14 | 376 | 11 | 9,0 |
| 011.20021612 | 50 | 31 | 31 | M16 | 376 | 12 | 9,0 |
| 011.2002181411 | 50 | 31 | 31 | M18 | 376 | 14 | 11,0 |
| 011.20022016 | 50 | 31 | 31 | M20 | 376 | 16 | 12,0 |
| 011.20022218145 | 50 | 31 | 31 | M22 | 376 | 18 | 14,5 |
Hinweis: Bei Adaptern mit Sicherheitskupplung wird das Drehmoment entsprechend der Gewindegröße vor Auslieferung eingestellt.
Note: Quick change adaptors with safety clutch are supplied with a predefi ned torque, corresponding to the sizes of the threads. Observation: Les adaptateurs porte-tarauds à changement rapide avec limiteur de couple sont fournis avec un couple préréglé, qui correspond aux tailles de fi letages.
