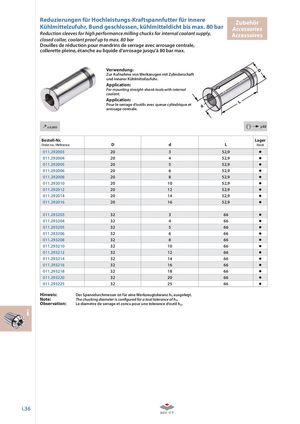

Reduzierungen für Hochleistungs-Kraftspannfutter für innere Zubehör
Kühlmittelzufuhr, Bund geschlossen, kühlmitteldicht bis max. 80 bar Accessories
Reduction sleeves for high performance milling chucks for internal coolant supply, Accessoires
closed collar, coolant proof up to max. 80 bar
Douilles de réduction pour mandrins de serrage avec arrosage centrale, collerette pleine, étanche au liquide d‘arrosage jusqu’à 80 bar max.
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft Zur Aufnahme von Werkzeugen mit Zylinderschaft und innerer Kühlmittelzufuhr.
Application: For mounting straight-shank tools with internal coolant.
Application: Pour le serrage d’outils avec queue cylindrique et Pour le serrage d’outils avec queue cylindrique et arrosage centrale.
i j.02
≤ 0,005 Bestell-Nr. Lager
| Order no. / Référence | D | d | Stock L |
| 011.292003 | 20 | 3 | 52,9 |
| 011.292004 | 20 | 4 | 52,9 |
| 011.292005 | 20 | 5 | 52,9 |
| 011.292006 | 20 | 6 | 52,9 |
| 011.292008 | 20 | 8 | 52,9 |
| 011.292010 | 20 | 10 | 52,9 |
| 011.292012 | 20 | 12 | 52,9 |
| 011.292014 | 20 | 14 | 52,9 |
| 011.292016 | 20 | 16 | 52,9 |
| 011.293203 | 32 | 3 | 66 |
| 011.293204 | 32 | 4 | 66 |
| 011.293205 | 32 | 5 | 66 |
| 011.293206 | 32 | 6 | 66 |
| 011.293208 | 32 | 8 | 66 |
| 011.293210 | 32 | 10 | 66 |
| 011.293212 | 32 | 12 | 66 |
| 011.293214 | 32 | 14 | 66 |
| 011.293216 | 32 | 16 | 66 |
| 011.293218 | 32 | 18 | 66 |
| 011.293220 | 32 | 20 | 66 |
| 011.293225 | 32 | 25 | 66 |
Hinweis: Der Spanndurchmesser ist für eine Werkzeugtoleranz h ausgelegt.
Note: 6 The chucking diameter is confi gured for a tool tolerance of h6.
Observation: Le diametre de serrage et concu pour une tolerance d‘outil h . i 6
