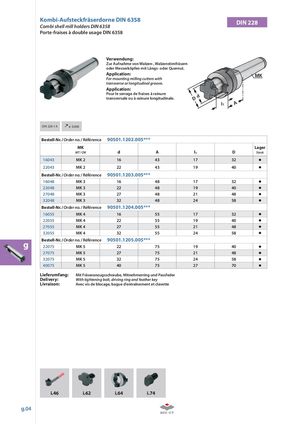

Каталог ZCC-CT оснастка - страница 244

Kombi-Aufsteckfräserdorne DIN 6358Combi shell mill holders DIN 6358 DIN 228 Porte-fraises à double usage DIN 6358 Verwendung: Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut. Application: For mounting milling cutters with transverse or longitudinal groove. Application: Pour le serrage de fraises à rainure transversale ou à rainure longitudinale. DIN 228-1 A  ≤ 0,008 Bestell-Nr. / Order no. / Référence 90501.1202.005*** MK Lager MT / CM d A l1 D Stock 16043 MK 2 16 43 17 32 22043 MK 2 22 43 19 40 Bestell-Nr. / Order no. / Référence 90501.1203.005*** 16048 MK 3 16 48 17 32 22048 MK 3 22 48 19 40 27048 MK 3 27 48 21 48 32048 MK 3 32 48 24 58 Bestell-Nr. / Order no. / Référence 90501.1204.005*** 16055 MK 4 16 55 17 32 22055 MK 4 22 55 19 40 27055 MK 4 27 55 21 48 32055 MK 4 32 55 24 58 Bestell-Nr. / Order no. / Référence 90501.1205.005*** g 22075 MK 5 22 75 19 40 27075 MK 5 27 75 21 48 32075 MK 5 32 75 24 58 40075 MK 5 40 75 27 70 Lieferumfang: Mit Fräseranzugsschraube, Mitnehmerring und Passfeder Delivery: With tightening bolt, driving ring and feather key Livraison: Avec vis de blocage, bague d’entraînement et clavette i.46 i.62 i.64 i.74 g.04
