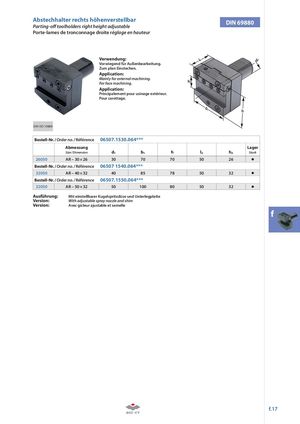

Abstechhalter rechts höhenverstellbar DIN 69880
Parting-off toolholders right height adjustable
Porte-lames de tronconnage droite règlage en hauteur
Verwendung: Vorwiegend für Außenbearbeitung. Zum plan Einstechen.
Application: Mainly for external machining. For face machining.
Application: Principalement pour usinage extérieur. Pour carottage.
DIN ISO 10889 Bestell-Nr. / Order no. / Référence 06507.1530.064***
| Abmessung Size / Dimension | d1 | b1 | h | l2 | h2 | Lager Stock | |
| 26050 | AR – 30 × 26 | 30 | 70 | 70 | 50 | 26 | |
| Bestell-Nr. / | Order no. / Référence | 06507 1540. | 064 | ||||
| 32050 | AR – 40 × 32 | 40 | 85 | 78 | 50 | 32 | |
| Bestell-Nr. / | Order no. / Référence | 06507.1550. | 064 | ||||
| 32050 | AR – 50 × 32 | 50 | 100 | 80 | 50 | 32 |
Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
Version: Avec gicleur ajustable et semelle
