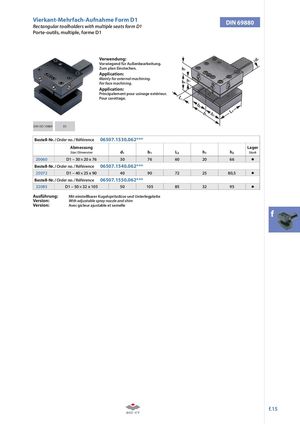

Vierkant-Mehrfach-Aufnahme Form D1 DIN 69880
Rectangular toolholders with multiple seats form D1
Porte-outils, multiple, forme D1
Verwendung: Vorwiegend für Außenbearbeitung. Zum plan Einstechen.
Application: Mainly for external machining. For face machining.
Application: Principalement pour usinage extérieur. Pour carottage.
DIN ISO 10889 D1 Bestell-Nr. / Order no. / Référence 06507.1530.062***
| Abmessung Size / Dimension | d1 | b1 | L2 | h1 | h2 | Lager Stock | ||
| 20060 | D1 – 30 × 20 x 76 | 30 | 76 | 60 | 20 | 66 | ||
| Bestell-Nr. / | Order no. / Référence | 06507.1540.062 | ||||||
| 25072 | D1 – 40 × 25 x 90 | 40 | 90 | 72 | 25 | 80,5 | ||
| Bestell-Nr. / | Order no. / Référence | 06507.1550.062 | ||||||
| 32085 | D1 – 50 × 32 x 105 | 50 | 105 | 85 | 32 | 95 |
Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
Version: Avec gicleur ajustable et semelle
