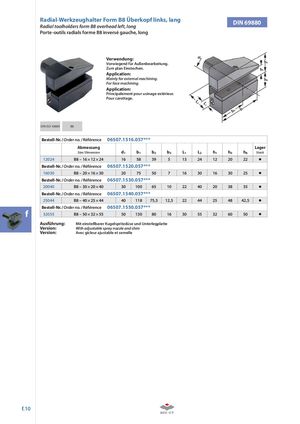

Radial-Werkzeughalter Form B8 Überkopf links, lang DIN 69880
Radial toolholders form B8 overhead left, long
Porte-outils radials forme B8 inversé gauche, long
Verwendung: Vorwiegend für Außenbearbeitung. Zum plan Einstechen.
Application: Mainly for external machining. For face machining.
Application: Principalement pour usinage extérieur. Pour carottage.
DIN ISO 10889 B8
| Bestell-Nr. / | Order no. / Référence | 06507.151 | 6.057 | ||||||||
| Abmessung Size / Dimension | d1 | b1 | b2 | b3 | L1 | L2 | h1 | h5 | h6 | Lager Stock | |
| 12024 | B8 – 16 × 12 × 24 | 16 | 58 | 39 | 5 | 13 | 24 | 12 | 20 | 22 | |
| Bestell-Nr. / | Order no. / Référence | 06507.152 | 0.057 | ||||||||
| 16030 | B8 – 20 × 16 × 30 | 20 | 75 | 50 | 7 | 16 | 30 | 16 | 30 | 25 | |
| Bestell-Nr. / | Order no. / Référence | 06507.153 | 0.057 | ||||||||
| 20040 | B8 – 30 × 20 × 40 | 30 | 100 | 65 | 10 | 22 | 40 | 20 | 38 | 35 | |
| Bestell-Nr. / | Order no. / Référence | 06507.154 | 0.057 | ||||||||
| 25044 | B8 – 40 × 25 × 44 | 40 | 118 | 75,5 | 12,5 | 22 | 44 | 25 | 48 | 42,5 | |
| Bestell-Nr. / | Order no. / Référence | 06507.155 | 0.057 | ||||||||
| 32055 | B8 – 50 × 32 × 55 | 50 | 130 | 80 | 16 | 30 | 55 | 32 | 60 | 50 |
Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
Version: Avec gicleur ajustable et semelle
