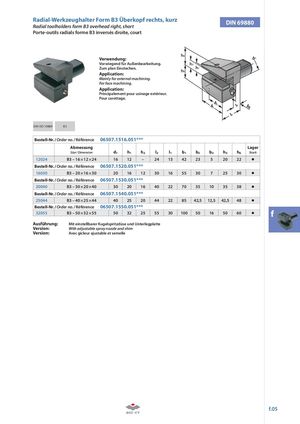

Radial-Werkzeughalter Form B3 Überkopf rechts, kurzRadial toolholders form B3 overhead right, short DIN 69880 Porte-outils radials forme B3 inversés droite, court Verwendung: Vorwiegend für Außenbearbeitung. Zum plan Einstechen. Application: Mainly for external machining. For face machining. Application: Principalement pour usinage extérieur. Pour carottage. DIN ISO 10889 B3 Bestell-Nr. / Order no. / Référence 06507.1516.051*** Abmessung Lager Size / Dimension d1 h1 h2 l2 l1 b1 b2 b3 h5 h6 Stock 12024 B3 – 16 × 12 × 24 16 12 – 24 13 42 23 5 20 22 Bestell-Nr. / Order no. / Référence 06507.1520.051*** 16030 B3 – 20 × 16 × 30 20 16 12 30 16 55 30 7 25 30 Bestell-Nr. / Order no. / Référence 06507.1530.051*** 20040 B3 – 30 × 20 × 40 30 20 16 40 22 70 35 10 35 38 Bestell-Nr. / Order no. / Référence 06507.1540.051*** 25044 B3 – 40 × 25 × 44 40 25 20 44 22 85 42,5 12,5 42,5 48 Bestell-Nr. / Order no. / Référence 06507.1550.051*** 32055 B3 – 50 × 32 × 55 50 32 25 55 30 100 50 16 50 60 f Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte Version: With adjustable spray nozzle and shim Version: Avec gicleur ajustable et semelle f.05
