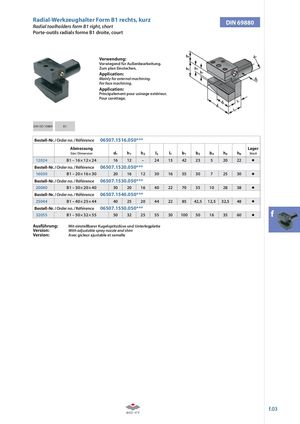

Radial-Werkzeughalter Form B1 rechts, kurz DIN 69880
Radial toolholders form B1 right, short
Porte-outils radials forme B1 droite, court
Verwendung: Vorwiegend für Außenbearbeitung. Zum plan Einstechen.
Application: Mainly for external machining. For face machining.
Application: Principalement pour usinage extérieur. Pour carottage.
DIN ISO 10889 B1
| Bestell-Nr. / | Order no. / Référence | 06507.15 | 16.050 | |||||||||
| Abmessung Size / Dimension | d1 | h1 | h2 | l2 | l1 | b1 | b2 | b3 | h5 | h6 | Lager Stock | |
| 12024 | B1 – 16 × 12 × 24 | 16 | 12 | – | 24 | 13 | 42 | 23 | 5 | 20 | 22 | |
| Bestell-Nr. / | Order no. / Référence | 06507.15 | 20.050 | |||||||||
| 16030 | B1 – 20 × 16 × 30 | 20 | 16 | 12 | 30 | 16 | 55 | 30 | 7 | 25 | 30 | |
| Bestell-Nr. / | Order no. / Référence | 06507.15 | 30.050 | |||||||||
| 20040 | B1 – 30 × 20 × 40 | 30 | 20 | 16 | 40 | 22 | 70 | 35 | 10 | 28 | 38 | |
| Bestell-Nr. / | Order no. / Référence | 06507.15 | 40.050 | |||||||||
| 25044 | B1 – 40 × 25 × 44 | 40 | 25 | 20 | 44 | 22 | 85 | 42,5 | 12,5 | 32,5 | 48 | |
| Bestell-Nr. / | Order no. / Référence | 06507.15 | 50.050 | |||||||||
| 32055 | B1 – 50 × 32 × 55 | 50 | 32 | 25 | 55 | 30 | 100 | 50 | 16 | 35 | 60 |
Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
Version: Avec gicleur ajustable et semelle
