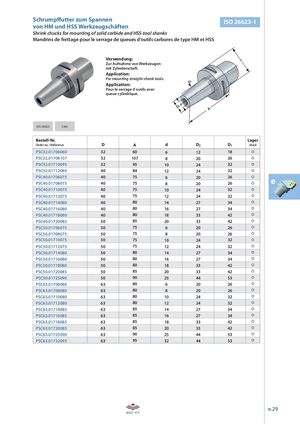

Каталог ZCC-CT оснастка - страница 210

Schrumpffutter zum Spannen ISO 26623-1 von HM und HSS Werkzeugschäften Shrink chucks for mounting of solid carbide and HSS-tool shanks Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS Verwendung: D Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d´outils avec queue cylindrique. ISO 26623 CAD Bestell-Nr. Lager Order no. / Référence D A d D2 D1 Stock PSC32.01706060 32 60 6 12 18 PSC32.01708107 32 107 8 20 26 PSC32.01710095 32 95 10 24 32 PSC32.01712084 40 84 12 24 32 PSC40.01706075 40 75 6 20 26PSC40.01708075407582026 e PSC40.01710075 40 75 10 24 32 PSC40.01712075 40 75 12 24 32 PSC40.01714080 40 80 14 27 34 PSC40.01716080 40 80 16 27 34 PSC40.01718080 40 80 18 33 42 PSC40.01720085 50 85 20 33 42 PSC50.01706075 50 75 6 20 26 PSC50.01708075 50 75 8 20 26 PSC50.01710075 50 75 10 24 32 PSC50.01712075 50 75 12 24 32 PSC50.01714080 50 80 14 27 34 PSC50.01716080 50 80 16 27 34 PSC50.01718080 50 80 18 33 42 PSC50.01720085 50 85 20 33 42 PSC50.01725090 50 90 25 44 53 PSC63.01706080 63 80 6 20 26 PSC63.01708080 63 80 8 20 26 PSC63.01710080 63 80 10 24 32 PSC63.01712080 63 80 12 24 32 PSC63.01714085 63 85 14 27 34 PSC63.01716085 63 85 16 27 34 PSC63.01718085 63 85 18 33 42 PSC63.01720085 63 85 20 33 42 PSC63.01725090 63 90 25 44 53 PSC63.01732095 63 95 32 44 53 e.29
