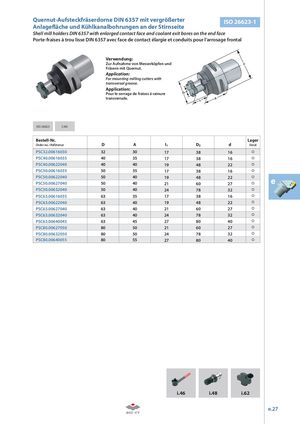

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter ISO 26623-1
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontalPorte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontal
Verwendung: Zur Aufnahme von Messerköpfen und D Fräsern mit Quernut.
Application: For mounting milling cutters with transversal groove.
Application: Pour le serrage de fraises á rainure Pour le serrage de fraises á rainure transversale.
| ISO 26623 CAD | ||||||
| Bestell-Nr. Order no. / Référence | D | A | l1 | D2 | d | Lager Stock |
| PSC32.00616030 | 32 | 30 | 17 | 38 | 16 | |
| PSC40.00616035 | 40 | 35 | 17 | 38 | 16 | |
| PSC40.00622040 | 40 | 40 | 19 | 48 | 22 | |
| PSC50.00616035 | 50 | 35 | 17 | 38 | 16 | |
| PSC50.00622040 | 50 | 40 | 19 | 48 | 22 | |
| PSC50.00627040 | 50 | 40 | 21 | 60 | 27 | |
| PSC50.00632040 | 50 | 40 | 24 | 78 | 32 | |
| PSC63.00616035 | 63 | 35 | 17 | 38 | 16 | |
| PSC63.00622040 | 63 | 40 | 19 | 48 | 22 | |
| PSC63.00627040 | 63 | 40 | 21 | 60 | 27 | |
| PSC63.00632040 | 63 | 40 | 24 | 78 | 32 | |
| PSC63.00640045 | 63 | 45 | 27 | 80 | 40 | |
| PSC80.00627050 | 80 | 50 | 21 | 60 | 27 | |
| PSC80.00632050 | 80 | 50 | 24 | 78 | 32 | |
| PSC80.00640055 | 80 | 55 | 27 | 80 | 40 |
