Каталог ZCC-CT оснастка - страница 194

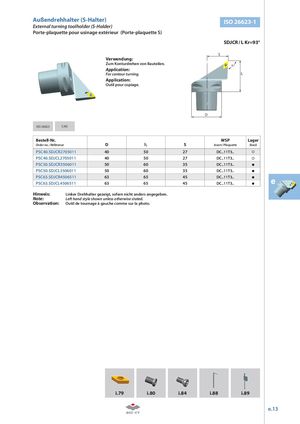

Außendrehhalter (S-Halter) ISO 26623-1 External turning toolholder (S-Holder) Porte-plaquette pour usinage extérieur (Porte-plaquette S) SDJCR / L Kr=93° S Verwendung: Zum Konturdrehen von Bauteilen. Kr Application: For contour turning. l Application: Outil pour copiage. D ISO 26623 CAD Bestell-Nr. WSP Lager Order no. / Référence D l1 S Insert / Plaquette Stock PSC40.SDJCR2705011 40 50 27 DC..11T3.. PSC40.SDJCL2705011 40 50 27 DC..11T3.. PSC50.SDJCR3506011 50 60 35 DC..11T3.. PSC50.SDJCL3506011 50 60 35 DC..11T3.. PSC63.SDJCR4506511 63 65 45 DC..11T3.. PSC63.SDJCL4506511 63 65 45 DC..11T3.. e Hinweis: Linker Drehhalter gezeigt, sofern nicht anders angegeben. Note: Left hand style shown unless otherwise stated. Observation: Outil de tournage à gauche comme sur la photo. i.79 i.80 i.84 i.88 i.89 e.13
