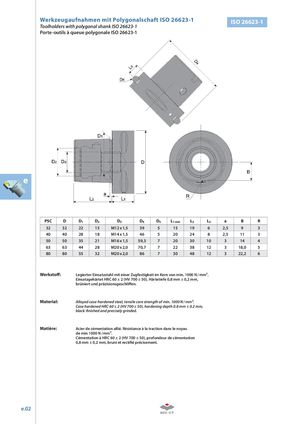

Werkzeugaufnahmen mit Polygonalschaft ISO 26623-1 ISO 26623-1
Toolholders with polygonal shank ISO 26623-1
Porte-outils à queue polygonale ISO 26623-1
e
| PSC | D | D1 | D2 | D3 | D4 | D5 | L1 min | L2 | L3 | a | B | R |
| 32 | 32 | 22 | 15 | M12 x 1,5 | 39 | 5 | 15 | 19 | 6 | 2,5 | 9 | 3 |
| 40 | 40 | 28 | 18 | M14 x 1,5 | 46 | 5 | 20 | 24 | 8 | 2,5 | 11 | 3 |
| 50 | 50 | 35 | 21 | M16 x 1,5 | 59,3 | 7 | 20 | 30 | 10 | 3 | 14 | 4 |
| 63 | 63 | 44 | 28 | M20 x 2,0 | 70,7 | 7 | 22 | 38 | 12 | 3 | 18,0 | 5 |
| 80 | 80 | 55 | 32 | M20 x 2,0 | 86 | 7 | 30 | 48 | 12 | 3 | 22,2 | 6 |
Werkstoff : Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1000 N / mm². Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, brüniert und präzisionsgeschliff en.
Material: Alloyed case-hardened steel, tensile core strength of min. 1000 N / mm². Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black-fi nished and precisely grinded.
Matière: Acier de cémentation allié. Résistance à la traction dans le noyau de min 1000 N / mm². Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation 0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
