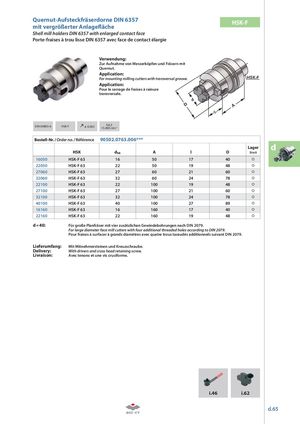

Quernut-Aufsteckfräserdorne DIN 6357 HSK-F
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Application: For mounting milling cutters with transversal groove.For mounting milling cutters with transversal groove.
Application: Pour le serrage de fraises à rainure transversale.
G6,3
DIN 69893-6 HSK-F ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0763.006*** dd
| HSK | dh6 | A | l | D | Lager Stock | |
| 16050 | HSK-F 63 | 16 | 50 | 17 | 40 | |
| 22050 | HSK-F 63 | 22 | 50 | 19 | 48 | |
| 27060 | HSK-F 63 | 27 | 60 | 21 | 60 | |
| 32060 | HSK-F 63 | 32 | 60 | 24 | 78 | |
| 22100 | HSK-F 63 | 22 | 100 | 19 | 48 | |
| 27100 | HSK-F 63 | 27 | 100 | 21 | 60 | |
| 32100 | HSK-F 63 | 32 | 100 | 24 | 78 | |
| 40100 | HSK-F 63 | 40 | 100 | 27 | 89 | |
| 16160 | HSK-F 63 | 16 | 160 | 17 | 40 | |
| 22160 | HSK-F 63 | 22 | 160 | 19 | 48 |
d= 40: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
Lieferumfang: Mit Mitnehmersteinen und Kreuzschraube.
Delivery: With drivers and cross head retaining screw.
Livraison: Avec tenons et une vis cruciforme.
