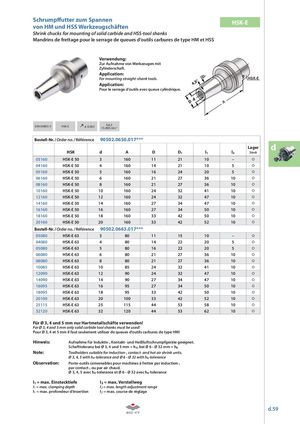

Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Application: For mounting straight-shank tools.
Application: Pour le serrage d’outils avec queue cylindrique.
G6,3
DIN 69893-5 HSK-E ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0650.017*** dd
| HSK | d | A | D | D1 | l1 | l2 | Lager Stock | ||
| 03160 | HSK-E 50 | 3 | 160 | 11 | 21 | 10 | – | ||
| 04160 | HSK-E 50 | 4 | 160 | 14 | 21 | 10 | 5 | ||
| 05160 | HSK-E 50 | 5 | 160 | 16 | 24 | 20 | 5 | ||
| 06160 | HSK-E 50 | 6 | 160 | 21 | 27 | 36 | 10 | ||
| 08160 | HSK-E 50 | 8 | 160 | 21 | 27 | 36 | 10 | ||
| 10160 | HSK-E 50 | 10 | 160 | 24 | 32 | 41 | 10 | ||
| 12160 | HSK-E 50 | 12 | 160 | 24 | 32 | 47 | 10 | ||
| 14160 | HSK-E 50 | 14 | 160 | 27 | 34 | 47 | 10 | ||
| 16160 | HSK-E 50 | 16 | 160 | 27 | 34 | 50 | 10 | ||
| 18160 | HSK-E 50 | 18 | 160 | 33 | 42 | 50 | 10 | ||
| 20160 | HSK-E 50 | 20 | 160 | 33 | 42 | 52 | 10 | ||
| Bestell-Nr. | /Order no. / Référe | nce 90502 | .0663.017 | ||||||
| 03080 | HSK-E 63 | 3 | 80 | 11 | 15 | 10 | – | ||
| 04080 | HSK-E 63 | 4 | 80 | 14 | 22 | 20 | 5 | ||
| 05080 | HSK-E 63 | 5 | 80 | 16 | 22 | 20 | 5 | ||
| 06080 | HSK-E 63 | 6 | 80 | 21 | 27 | 36 | 10 | ||
| 08080 | HSK-E 63 | 8 | 80 | 21 | 27 | 36 | 10 | ||
| 10085 | HSK-E 63 | 10 | 85 | 24 | 32 | 41 | 10 | ||
| 12090 | HSK-E 63 | 12 | 90 | 24 | 32 | 47 | 10 | ||
| 14090 | HSK-E 63 | 14 | 90 | 27 | 34 | 47 | 10 | ||
| 16095 | HSK-E 63 | 16 | 95 | 27 | 34 | 50 | 10 | ||
| 18095 | HSK-E 63 | 18 | 95 | 33 | 42 | 50 | 10 | ||
| 20100 | HSK-E 63 | 20 | 100 | 33 | 42 | 52 | 10 | ||
| 25115 | HSK-E 63 | 25 | 115 | 44 | 53 | 58 | 10 | ||
| 32120 | HSK-E 63 | 32 | 120 | 44 | 53 | 62 | 10 |
Für 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei 3, 4 und 5 mm = h4, bei 6 – 32 mm = h6
Note: Toolholders suitable for induction-, contact- and hot air shrink units.
- 3, 4, 5 with h -tolerance and
- 6–
- 32 with h -tolerance
4 6 Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud.
- 3, 4, 5 avec h4-tolerance et
- 6 –
- 32 avec h6-tolerance
l = max. Einstecktiefe l = max. Verstellweg 1 2
