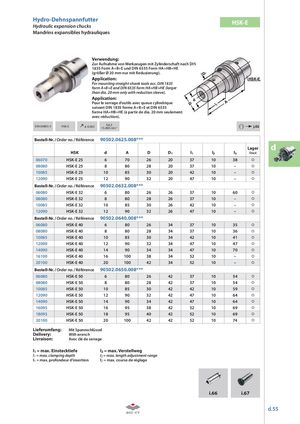

Hydro-Dehnspannfutter HSK-E
Verwendung:Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).(größer Ø 20 mm nur mit Reduzierung).
Application:Application: For mounting straight-shank tools acc. DIN 1835 For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (largerform A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).than dia. 20 mm only with reduction sleeve).
Application:Application: Pour le serrage d’outils avec queue cylindrique Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction).
G6,3 i j.02
DIN 69893-5 HSK-E ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0625.008*** dd
| HSK | d | A | D | D1 | l1 | l2 | l3 | Lager Stock | |
| 06070 | HSK-E 25 | 6 | 70 | 26 | 20 | 37 | 10 | 38 | |
| 08080 | HSK-E 25 | 8 | 80 | 28 | 20 | 37 | 10 | – | |
| 10085 | HSK-E 25 | 10 | 85 | 30 | 20 | 42 | 10 | – | |
| 12090 | HSK-E 25 | 12 | 90 | 32 | 20 | 47 | 10 | – | |
| Bestell-Nr. / | Order no. / Référence | 90502. | 0632.008 | ||||||
| 06080 | HSK-E 32 | 6 | 80 | 26 | 26 | 37 | 10 | 60 | |
| 08080 | HSK-E 32 | 8 | 80 | 28 | 26 | 37 | 10 | – | |
| 10085 | HSK-E 32 | 10 | 85 | 30 | 26 | 42 | 10 | – | |
| 12090 | HSK-E 32 | 12 | 90 | 32 | 26 | 47 | 10 | – | |
| Bestell-Nr. / | Order no. / Référence | 90502. | 0640.008 | ||||||
| 06080 | HSK-E 40 | 6 | 80 | 26 | 34 | 37 | 10 | 35 | |
| 08080 | HSK-E 40 | 8 | 80 | 28 | 34 | 37 | 10 | 36 | |
| 10085 | HSK-E 40 | 10 | 85 | 30 | 34 | 42 | 10 | 41 | |
| 12090 | HSK-E 40 | 12 | 90 | 32 | 34 | 47 | 10 | 47 | |
| 14090 | HSK-E 40 | 14 | 90 | 34 | 34 | 47 | 10 | 70 | |
| 16100 | HSK-E 40 | 16 | 100 | 38 | 34 | 52 | 10 | – | |
| 20100 | HSK-E 40 | 20 | 100 | 42 | 34 | 52 | 10 | – | |
| Bestell-Nr. / | Order no. / Référence | 90502. | 0650.008 | ||||||
| 06080 | HSK-E 50 | 6 | 80 | 26 | 42 | 37 | 10 | 54 | |
| 08080 | HSK-E 50 | 8 | 80 | 28 | 42 | 37 | 10 | 54 | |
| 10085 | HSK-E 50 | 10 | 85 | 30 | 42 | 42 | 10 | 59 | |
| 12090 | HSK-E 50 | 12 | 90 | 32 | 42 | 47 | 10 | 64 | |
| 14090 | HSK-E 50 | 14 | 90 | 34 | 42 | 47 | 10 | 64 | |
| 16095 | HSK-E 50 | 16 | 95 | 38 | 42 | 52 | 10 | 69 | |
| 18095 | HSK-E 50 | 18 | 95 | 40 | 42 | 52 | 10 | 69 | |
| 20100 | HSK-E 50 | 20 | 100 | 42 | 42 | 52 | 10 | 74 |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage
