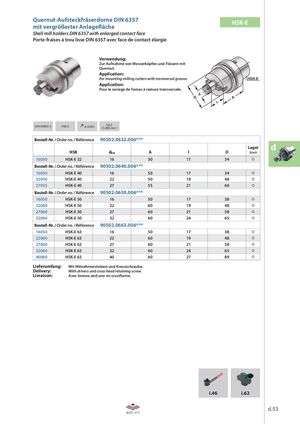

Quernut-Aufsteckfräserdorne DIN 6357 HSK-E
Porte-fraises à trou lisse DIN 6357 avec face de contact élargie
Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Application: For mounting milling cutters with transversal groove.For mounting milling cutters with transversal groove.
Application: Pour le serrage de fraises à rainure transversale.
G6,3
DIN 69893-5 HSK-E ≤ 0,003 15.000 min
-1 Bestell-Nr. / Order no. / Référence 90502.0632.006*** dd
| HSK | dh6 | A | l | D | Lager Stock | |
| 16050 | HSK-E 32 | 16 | 50 | 17 | 34 | |
| Bestell-Nr. / | Order no. / Référence | 90502.0640.006 | ||||
| 16050 | HSK-E 40 | 16 | 50 | 17 | 34 | |
| 22050 | HSK-E 40 | 22 | 50 | 19 | 48 | |
| 27055 | HSK-E 40 | 27 | 55 | 21 | 60 | |
| Bestell-Nr. / | Order no. / Référence | 90502.0650.006 | ||||
| 16050 | HSK-E 50 | 16 | 50 | 17 | 38 | |
| 22060 | HSK-E 50 | 22 | 60 | 19 | 48 | |
| 27060 | HSK-E 50 | 27 | 60 | 21 | 58 | |
| 32060 | HSK-E 50 | 32 | 60 | 24 | 65 | |
| Bestell-Nr. / | Order no. / Référence | 90502.0663.006 | ||||
| 16050 | HSK-E 63 | 16 | 50 | 17 | 38 | |
| 22060 | HSK-E 63 | 22 | 60 | 19 | 48 | |
| 27060 | HSK-E 63 | 27 | 60 | 21 | 58 | |
| 32060 | HSK-E 63 | 32 | 60 | 24 | 65 | |
| 40060 | HSK-E 63 | 40 | 60 | 27 | 89 |
Lieferumfang: Mit Mitnehmersteinen und Kreuzschraube.
Delivery: With drivers and cross head retaining screw.
Livraison: Avec tenons and une vis cruciforme.
