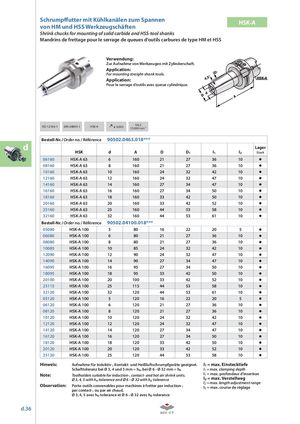

Schrumpff utter mit Kühlkanälen zum Spannen HSK-A

Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting straight-shank tools.

Application: Pour le serrage d’outils avec queue cylindrique.

 G6,3

ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003

15.000 min-1 Bestell-Nr. / Order no. / Référence 90502.0463.018*** dd

	HSK	d	A	D	D1	l1	l2	Lager Stock
06160	HSK-A 63	6	160	21	27	36	10
08160	HSK-A 63	8	160	21	27	36	10
10160	HSK-A 63	10	160	24	32	42	10
12160	HSK-A 63	12	160	24	32	47	10
14160	HSK-A 63	14	160	27	34	47	10
16160	HSK-A 63	16	160	27	34	50	10
18160	HSK-A 63	18	160	33	42	50	10
20160	HSK-A 63	20	160	33	42	52	10
25160	HSK-A 63	25	160	44	53	58	10
32160	HSK-A 63	32	160	44	53	61	10
Bestell-Nr.	/Order no. / Référen	ce 90502.	04100.018
05080	HSK-A 100	5	80	16	22	20	5
06080	HSK-A 100	6	80	21	27	36	10
08080	HSK-A 100	8	80	21	27	36	10
10085	HSK-A 100	10	85	24	32	42	10
12090	HSK-A 100	12	90	24	32	47	10
14090	HSK-A 100	14	90	27	34	47	10
16095	HSK-A 100	16	95	27	34	50	10
18095	HSK-A 100	18	95	33	42	50	10
20100	HSK-A 100	20	100	33	42	52	10
25115	HSK-A 100	25	115	44	53	58	10
32120	HSK-A 100	32	120	44	53	61	10
05120	HSK-A 100	5	120	16	22	20	5
06120	HSK-A 100	6	120	21	27	36	10
08120	HSK-A 100	8	120	21	27	36	10
10120	HSK-A 100	10	120	24	32	42	10
12120	HSK-A 100	12	120	24	32	47	10
14120	HSK-A 100	14	120	27	34	47	10
16120	HSK-A 100	16	120	27	34	50	10
18120	HSK-A 100	18	120	33	42	50	10
20120	HSK-A 100	20	120	33	42	52	10
25120	HSK-A 100	25	120	44	53	58	10

Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.		l1 = max. Einstecktiefe
	Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6	l1 = max. clamping depth
Note: Toolholders suitable for induction-, contact- and hot air shrink units.		l1 = max. profondeur d’insertion

3, 4, 5 with h -tolerance and
6–Ø 32 with h -tolerance l = max. Verstellweg

2

4 6 l = max. length adjustment range

Observation: Porte-outils convenables pour machines à fretter par induction-, 2 l2 = max. course de réglage

3, 4, 5 avec h -tolerance et
6 –
32 avec h -tolerance
