Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).

Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve).

Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction).

ISO 12164-1	DIN 69893-1	HSK-A	 ≤0,003	G6,3 15.000 min-1
Bestell-Nr.	/Order no.	/ Référence	90502.04	63.008

dd

	HSK	d	A	D	D1	l1	l2	l3	Lager Stock
06080	HSK-A 63	6	80	26	50	37	10	47
08080	HSK-A 63	8	80	28	50	37	10	47
10085	HSK-A 63	10	85	30	50	42	10	46
12090	HSK-A 63	12	90	32	50	47	10	46
14090	HSK-A 63	14	90	34	50	47	10	44
16095	HSK-A 63	16	95	38	50	52	10	43
18150	HSK-A 63	18	95	40	50	52	10	43
20100	HSK-A 63	20	100	42	50	52	10	42
25120	HSK-A 63	25	120	50	50	58	10	26
32125	HSK-A 63	32	125	60	50	62	10	42
06150	HSK-A 63	6	150	26	50	37	10	47
08150	HSK-A 63	8	150	28	50	37	10	46
10150	HSK-A 63	10	150	30	50	42	10	46
12150	HSK-A 63	12	150	32	50	47	10	45
14150	HSK-A 63	14	150	34	50	47	10	45
16150	HSK-A 63	16	150	38	50	52	10	43,5
18150	HSK-A 63	18	150	40	50	52	10	43
20150	HSK-A 63	20	150	42	50	52	10	42
25150	HSK-A 63	25	150	50	50	58	10	–
06200	HSK-A 63	6	200	26	50	37	10	47
08200	HSK-A 63	8	200	28	50	37	10	46
10200	HSK-A 63	10	200	30	50	42	10	46
12200	HSK-A 63	12	200	32	50	47	10	45
14200	HSK-A 63	14	200	34	50	47	10	45
16200	HSK-A 63	16	200	38	50	52	10	43,5
18200	HSK-A 63	18	200	40	50	52	10	43
20200	HSK-A 63	20	200	42	50	52	10	42
25200	HSK-A 63	25	200	50	50	58	10	–

Lieferumfang: Mit Spannschlüssel

Delivery: With wrench

Livraison: Avec clé de serrage

i.66 i.67 i.76 l1 = max. clamping depth l2 = max. length adjustment range

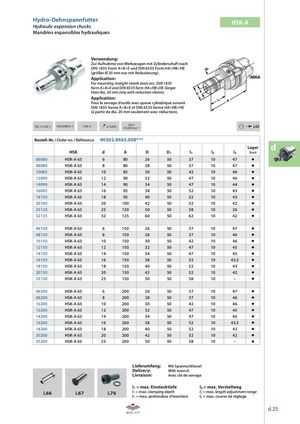

Каталог ZCC-CT оснастка - страница 136
