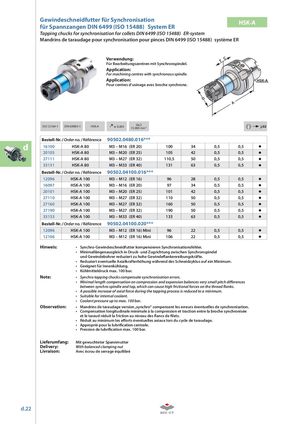

Gewindeschneidfutter für Synchronisation HSK-A
Mandrins de taraudage pour synchronisation pour pinces DIN 6499 (ISO 15488) système ER
Verwendung: Für Bearbeitungszentren mit Synchronspindel.
Application: For machining centres with synchronous spindle.
Application: Pour centres d‘usinage avec broche synchrone.
| ISO 12164-1 | DIN 69893-1 HSK-A | ≤0,003 | G6,3 15.000 min-1 | i | j.02 | |||
| Bestell-Nr. | /Order no. / Référence | 90502.04 | 80.016 | |||||
| 16100 | HSK-A 80 | M3 – M16 | (ER 20) | 100 | 34 | 0,5 | 0,5 | |
| 20105 | HSK-A 80 | M3 – M20 | (ER 25) | 105 | 42 | 0,5 | 0,5 | |
| 27111 | HSK-A 80 | M3 – M27 | (ER 32) | 110,5 | 50 | 0,5 | 0,5 | |
| 33131 | HSK-A 80 | M3 – M33 | (ER 40) | 131 | 63 | 0,5 | 0,5 | |
| Bestell-Nr. | /Order no. / Référence | 90502.04 | 100.016 | |||||
| 12096 | HSK-A 100 | M3 – M12 | (ER 16) | 96 | 28 | 0,5 | 0,5 | |
| 16097 | HSK-A 100 | M3 – M16 | (ER 20) | 97 | 34 | 0,5 | 0,5 | |
| 20101 | HSK-A 100 | M3 – M20 | (ER 25) | 101 | 42 | 0,5 | 0,5 | |
| 27110 | HSK-A 100 | M3 – M27 | (ER 32) | 110 | 50 | 0,5 | 0,5 | |
| 27160 | HSK-A 100 | M3 – M27 | (ER 32) | 160 | 50 | 0,5 | 0,5 | |
| 27190 | HSK-A 100 | M3 – M27 | (ER 32) | 190 | 50 | 0,5 | 0,5 | |
| 33133 | HSK-A 100 | M3 – M33 | (ER 40) | 133 | 63 | 0,5 | 0,5 | |
| Bestell-Nr. | /Order no. / Référence | 90502.04 | 100.020 | |||||
| 12096 | HSK-A 100 | M3 – M12 | (ER 16) Mini | 96 | 22 | 0,5 | 0,5 | |
| 12106 | HSK-A 100 | M3 – M12 | (ER 16) Mini | 106 | 22 | 0,5 | 0,5 |
dd
Hinweis: Synchro-Gewindeschneidfutter kompensieren Synchronisationsfehler.
- Minimallängenausgleich in Druck- und Zugrichtung zwischen Synchronspindel
und Gewindebohrer reduziert zu hohe Gewindefl ankenreibungskräfte.
- Reduziert eventuelle Axialkrafterhöhung während des Schneidzyklus auf ein Minimum.
- Geeignet für Innenkühlung.
- Kühlmitteldruck max. 100 bar.
Note: Synchro tapping chucks compensate synchronisation errors.
- Minimal length compensation on compression and expansion balances very small pitch diff erences
between synchro spindle and tap, which can cause high frictional forces on the thread fl anks.
- A possible increase of axial force during the tapping process is reduced to a minimum.
- Suitable for internal coolant.
- Coolant pressure up to max. 100 bar.
Observation: Mandrins de taraudage version „synchro“ compensent les erreurs éventuelles de synchronisation.
- Compensation longitudinale minimale à la compression et traction entre la broche synchronisée
et le taraud réduit la friction au niveau des fl ancs de fi lets.
- Réduit au minimum les eff orts éventuelles axiaux lors du cycle de taraudage.
- Approprié pour la lubrifi cation centrale.
- Pression de lubrifi cation max. 100 bar.
| Lieferumfang: | Mit gewuchteter Spannmutter |
| Delivery: | With balanced clamping nut |
| Livraison: | Avec écrou de serrage équilibré |
