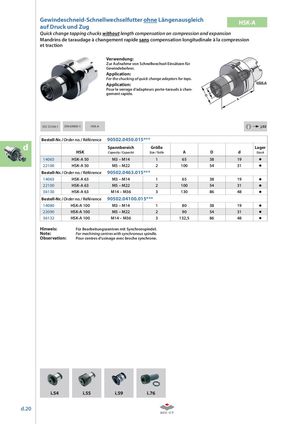

Gewindeschneid-Schnellwechselfutter ohne Längenausgleich HSK-A
Mandrins de taraudage à changement rapide sans compensation longitudinale à la compression
et traction
Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
Application: For the chucking of quick change adaptors for taps.
Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide.
i j.02
ISO 12164-1 DIN 69893-1 HSK-A
Bestell-Nr. / Order no. / Référence 90502.0450.015*** dd
| HSK | Spannbereich Capacity / Capacité | Größe Size / Taille | A | D | d | Lager Stock | ||
| 14065 | HSK-A 50 | M3 – M14 | 1 | 65 | 38 | 19 | ||
| 22100 | HSK-A 50 | M5 – M22 | 2 | 100 | 54 | 31 | ||
| Bestell-Nr. / | Order no. / Référenc | e | 90502.0463.01 | 5 | ||||
| 14065 | HSK-A 63 | M3 – M14 | 1 | 65 | 38 | 19 | ||
| 22100 | HSK-A 63 | M5 – M22 | 2 | 100 | 54 | 31 | ||
| 36130 | HSK-A 63 | M14 – M36 | 3 | 130 | 86 | 48 | ||
| Bestell-Nr. / | Order no. / Référenc | e | 90502.04100.0 | 15 | ||||
| 14080 | HSK-A 100 | M3 – M14 | 1 | 80 | 38 | 19 | ||
| 22090 | HSK-A 100 | M5 – M22 | 2 | 90 | 54 | 31 | ||
| 36132 | HSK-A 100 | M14 – M36 | 3 | 132,5 | 86 | 48 |
Hinweis: Für Bearbeitungszentren mit Synchronspindel.
Note: For machining centres with synchronous spindle.
Observation: Pour centres d‘usinage avec broche synchrone.
