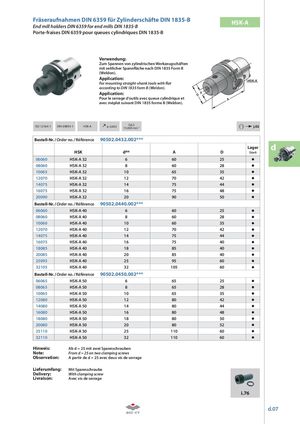

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon).
Application: For mounting straight-shank tools with fl at according to DIN 1835 form B (Weldon).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).
G6,3 i
ISO 12164-1 DIN 69893-1 HSK-A ≤ 0,003 j.02
15.000 min-1
| Bestell-Nr. /O | rder no. / Référence | 90502.0432.002 | |||
| HSK | dH4 | A | D | Lager Stock | |
| 06060 | HSK-A 32 | 6 | 60 | 25 | |
| 08060 | HSK-A 32 | 8 | 60 | 28 | |
| 10065 | HSK-A 32 | 10 | 65 | 35 | |
| 12070 | HSK-A 32 | 12 | 70 | 42 | |
| 14075 | HSK-A 32 | 14 | 75 | 44 | |
| 16075 | HSK-A 32 | 16 | 75 | 48 | |
| 20090 | HSK-A 32 | 20 | 90 | 50 | |
| Bestell-Nr. /O | rder no. / Référence | 90502.0440.002 | |||
| 06060 | HSK-A 40 | 6 | 60 | 25 | |
| 08060 | HSK-A 40 | 8 | 60 | 28 | |
| 10060 | HSK-A 40 | 10 | 60 | 35 | |
| 12070 | HSK-A 40 | 12 | 70 | 42 | |
| 14075 | HSK-A 40 | 14 | 75 | 44 | |
| 16075 | HSK-A 40 | 16 | 75 | 40 | |
| 18085 | HSK-A 40 | 18 | 85 | 40 | |
| 20085 | HSK-A 40 | 20 | 85 | 40 | |
| 25095 | HSK-A 40 | 25 | 95 | 60 | |
| 32105 | HSK-A 40 | 32 | 105 | 60 | |
| Bestell-Nr. /O | rder no. / Référence | 90502.0450.002 | |||
| 06065 | HSK-A 50 | 6 | 65 | 25 | |
| 08065 | HSK-A 50 | 8 | 65 | 28 | |
| 10065 | HSK-A 50 | 10 | 65 | 35 | |
| 12080 | HSK-A 50 | 12 | 80 | 42 | |
| 14080 | HSK-A 50 | 14 | 80 | 44 | |
| 16080 | HSK-A 50 | 16 | 80 | 48 | |
| 18080 | HSK-A 50 | 18 | 80 | 50 | |
| 20080 | HSK-A 50 | 20 | 80 | 52 | |
| 25110 | HSK-A 50 | 25 | 110 | 60 | |
| 32110 | HSK-A 50 | 32 | 110 | 60 |
dd
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube |
| Delivery: | With clamping screw |
| Livraison: | Avec vis de serrage |
