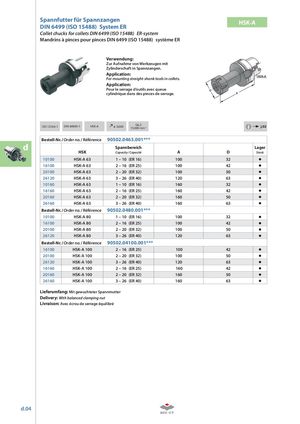

Spannfutter für Spannzangen HSK-A
Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Application: For mounting straight-shank tools in collets.
Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage.
| ISO 12164-1 | DIN 69893-1 HSK-A | ≤0,003 G6,3 15.000 min-1 | j.02 i | ||
| Bestell-Nr. | /Order no. / Référence | 90502.0463.001 | |||
| HSK | Spannbereich Capacity / Capacité | A | D | Lager Stock | |
| 10100 | HSK-A 63 | 1 – 10(ER 16) | 100 | 32 | |
| 16100 | HSK-A 63 | 2 – 16(ER 25) | 100 | 42 | |
| 20100 | HSK-A 63 | 2 – 20(ER 32) | 100 | 50 | |
| 26120 | HSK-A 63 | 3 – 26(ER 40) | 120 | 63 | |
| 10160 | HSK-A 63 | 1 – 10(ER 16) | 160 | 32 | |
| 16160 | HSK-A 63 | 2 – 16(ER 25) | 160 | 42 | |
| 20160 | HSK-A 63 | 2 – 20(ER 32) | 160 | 50 | |
| 26160 | HSK-A 63 | 3 – 26(ER 40) | 160 | 63 | |
| Bestell-Nr. | /Order no. / Référence | 90502.0480.001 | |||
| 10100 | HSK-A 80 | 1 – 10(ER 16) | 100 | 32 | |
| 16100 | HSK-A 80 | 2 – 16(ER 25) | 100 | 42 | |
| 20100 | HSK-A 80 | 2 – 20(ER 32) | 100 | 50 | |
| 26120 | HSK-A 80 | 3 – 26(ER 40) | 120 | 63 | |
| Bestell-Nr. | /Order no. / Référence | 90502.04100.001 | |||
| 16100 | HSK-A 100 | 2 – 16(ER 25) | 100 | 42 | |
| 20100 | HSK-A 100 | 2 – 20(ER 32) | 100 | 50 | |
| 26120 | HSK-A 100 | 3 – 26(ER 40) | 120 | 63 | |
| 16160 | HSK-A 100 | 2 – 16(ER 25) | 160 | 42 | |
| 20160 | HSK-A 100 | 2 – 20(ER 32) | 160 | 50 | |
| 26160 | HSK-A 100 | 3 – 26(ER 40) | 160 | 63 |
dd
Lieferumfang: Mit gewuchteter Spannmutter
Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré
