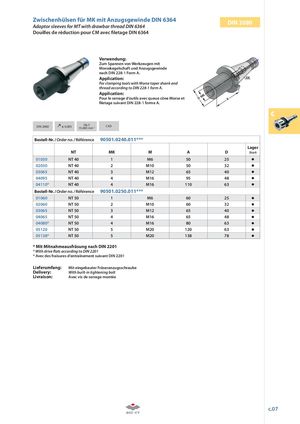

Zwischenhülsen für MK mit Anzugsgewinde DIN 6364 DIN 2080
Verwendung: Zum Spannen von Werkzeugen mit Morsekegelschaft und Anzugsgewinde nach DIN 228-1 Form A.
Application: For clamping tools with Morse taper shank and thread according to DIN 228-1 form A.
Application: Pour le serrage d’outils avec queue cône Morse et fi letage suivant DIN 228-1 forme A.
cc
G6,3
DIN 2080 ≤ 0,005 CAD
15.000 min-1 Bestell-Nr. / Order no. / Référence 90501.0240.011***
| NT | MK | M | A | D | Lager Stock | |
| 01050 | NT 40 | 1 | M6 | 50 | 25 | |
| 02050 | NT 40 | 2 | M10 | 50 | 32 | |
| 03065 | NT 40 | 3 | M12 | 65 | 40 | |
| 04095 | NT 40 | 4 | M16 | 95 | 48 | |
| 04110 | NT 40 | 4 | M16 | 110 | 63 | |
| Bestell-Nr. / | Order no. / Référence | 90501.0250. | 011 | |||
| 01060 | NT 50 | 1 | M6 | 60 | 25 | |
| 02060 | NT 50 | 2 | M10 | 60 | 32 | |
| 03065 | NT 50 | 3 | M12 | 65 | 40 | |
| 04065 | NT 50 | 4 | M16 | 65 | 48 | |
| 04080 | NT 50 | 4 | M16 | 80 | 63 | |
| 05120 | NT 50 | 5 | M20 | 120 | 63 | |
| 05138 | NT 50 | 5 | M20 | 138 | 78 |
- Mit Mitnahmeausfräsung nach DIN 2201
- With drive fl ats according to DIN 2201
- Avec des fraisures d‘entraînement suivant DIN 2201
Lieferumfang: Mit eingebauter Fräseranzugsschraube
Delivery: With built-in tightening bolt
Livraison: Avec vis de serrage montée
