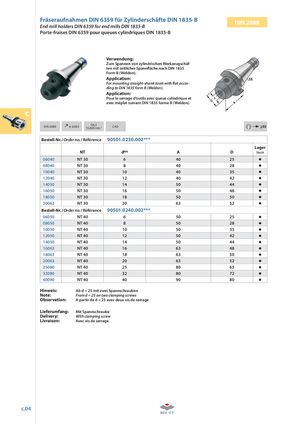

Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfl äche nach DIN 1835 Form B (Weldon).
Application: For mounting straight-shank tools with fl at according to DIN 1835 form B (Weldon).
Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon).
c
G6,3 i j.02
DIN 2080 ≤ 0,003 15.000 min CAD
-1 Bestell-Nr. / Order no. / Référence 90501.0230.002***
| NT | dH4 | A | D | Lager Stock | |
| 06040 | NT 30 | 6 | 40 | 25 | |
| 08040 | NT 30 | 8 | 40 | 28 | |
| 10040 | NT 30 | 10 | 40 | 35 | |
| 12040 | NT 30 | 12 | 40 | 42 | |
| 14050 | NT 30 | 14 | 50 | 44 | |
| 16050 | NT 30 | 16 | 50 | 48 | |
| 18050 | NT 30 | 18 | 50 | 50 | |
| 20063 | NT 30 | 20 | 63 | 52 | |
| Bestell-Nr. /O | rder no. / Référence | 90501.0240.002 | |||
| 06050 | NT 40 | 6 | 50 | 25 | |
| 08050 | NT 40 | 8 | 50 | 28 | |
| 10050 | NT 40 | 10 | 50 | 35 | |
| 12050 | NT 40 | 12 | 50 | 42 | |
| 14050 | NT 40 | 14 | 50 | 44 | |
| 16063 | NT 40 | 16 | 63 | 48 | |
| 18063 | NT 40 | 18 | 63 | 50 | |
| 20063 | NT 40 | 20 | 63 | 52 | |
| 25080 | NT 40 | 25 | 80 | 65 | |
| 32080 | NT 40 | 32 | 80 | 72 | |
| 40090 | NT 40 | 40 | 90 | 80 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube |
| Delivery: | With clamping screw |
| Livraison: | Avec vis de serrage |
