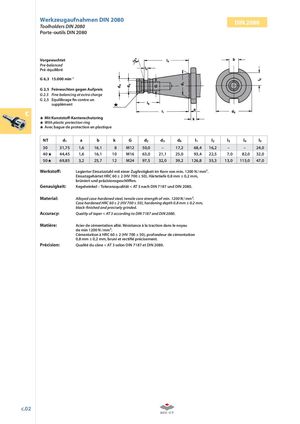

Werkzeugaufnahmen DIN 2080 DIN 2080
Toolholders DIN 2080
Porte-outils DIN 2080
Vorgewuchtet Pre-balanced Pré-équilibré G 6,3 15.000 min –1 G 2,5 Feinwuchten gegen Aufpreis G 2.5 Fine balancing at extra charge G 2,5 Equilibrage fi n contre un supplément
c
- Mit Kunststoff -Kantenschutzring
- With plastic protection ring
- Avec bague de protection en plastique
| NT | d1 | a | b | k | G | d2 | d3 | d4 | l1 | l2 | l3 | l4 | l5 |
| 30 | 31,75 | 1,6 | 16,1 | 8 | M12 | 50,0 | – | 17,2 | 68,4 | 16,2 | – | – | 24,0 |
| 40 | 44,45 | 1,6 | 16,1 | 10 | M16 | 63,0 | 21,1 | 25,0 | 93,4 | 22,5 | 7,0 | 82,0 | 32,0 |
| 50 | 69,85 | 3,2 | 25,7 | 12 | M24 | 97,5 | 32,0 | 39,2 | 126,8 | 35,3 | 13,0 | 115,0 | 47,0 |
| Werkstoff : | Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm². |
| Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, | |
| brüniert und präzisionsgeschliff en. | |
| Genauigkeit: | Kegelwinkel – Toleranzqualität < AT 3 nach DIN 7187 und DIN 2080. |
| Material: | Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm². |
| Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, | |
| black-fi nished and precisely grinded. | |
| Accuracy: | Quality of taper < AT 3 according to DIN 7187 and DIN 2080. |
| Matière: | Acier de cémentation allié. Résistance à la traction dans le noyau |
| de min 1200 N / mm². | |
| Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation | |
| 0,8 mm ± 0,2 mm, bruni et rectifi é précisement. | |
| Précision: | Qualité du cône < AT 3 selon DIN 7187 et DIN 2080. |
