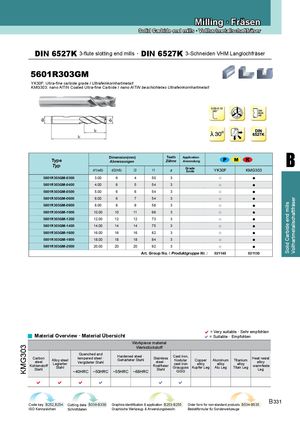

Каталог ZCC-CT фрезы монолитные - страница 91

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

DIN 6527K 3-flute slotting end mills · DIN 6527K 3- Schneiden VHM Langlochfräser

YK30F: Ultra-fine carbide grade / Ultrafeinkornhartmetall
KMG303: nano AlTiN Coated Ultra-fine Carbide / nano AITiN beschichtetes Ultrafeinkornhartmetall


Type
Typ
d1(e8)
Dimension(mm)
Abmessungen
d2(h6) l2 l1
Teeth
Zähne
z
Application
Anwendung
Grade
Sorte YK30F KMG303
B
5601R303GM-0300 3.00 6 4 50 3 ○ ●
5601R303GM-0400 4.00 6 5 54 3 ○ ●
5601R303GM-0500 5.00 6 6 54 3 ○ ●
5601R303GM-0600 6.00 6 7 54 3 ○ ●


Vollhartmetallschaftfräser
●


Solid Carbide end mills
5601R303GM-0800 8.00 8 9 58 3 ○
5601R303GM-1000 10.00 10 11 66 3 ○ ●
5601R303GM-1200 12.00 12 12 73 3 ○ ●
5601R303GM-1400 14.00 14 14 75 3 ○ ●
5601R303GM-1600 16.00 16 16 82 3 ○ ●
5601R303GM-1800 18.00 18 18 84 3 ○ ●
5601R303GM-2000 20.00 20 20 92 3 ○ ●
Art. Group No. / Produktgruppe Nr. : 021140 021130


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

     

Code key B252,B254 Cutting data B336-B339 Graphics identification & application B253-B255 Order form for non-standard products B534-B535
B 331
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
