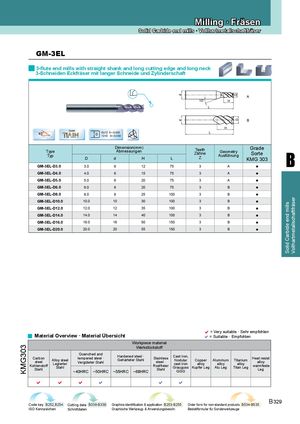

Каталог ZCC-CT фрезы монолитные - страница 89

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

GM-3EL
3-flute end mills with straight shank and long cutting edge and long neck
3-Schneiden Eckfräser mit langer Schneide und Zylinderschaft


D
d
A
10° H
L

B


D
d
H
Coated
45o D≤12 0~-0.020 L
TiAIN D 12<D 0~-0.030

Dimension(mm) Grade

B
Type Abmessungen Teeth Geometry
Typ
Zähne Ausführung Sorte
D d H L Z KMG 303
GM-3EL-D3.0 3.0 6 12 75 3 A ●
GM-3EL-D4.0 4.0 6 15 75 3 A ●
GM-3EL-D5.0 5.0 6 20 75 3 A ●
GM-3EL-D6.0 6.0 6 20 75 3 B ●
GM-3EL-D8.0 8.0 8 25 100 3 B ●


Vollhartmetallschaftfräser
GM-3EL-D10.0 10.0 10 30 100 3 B ●


Solid Carbide end mills
GM-3EL-D12.0 12.0 12 35 100 3 B ●
GM-3EL-D14.0 14.0 14 40 100 3 B ●
GM-3EL-D16.0 16.0 16 50 150 3 B ●
GM-3EL-D20.0 20.0 20 55 150 3 B ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

     

Code key B252,B254 Cutting data B336-B339 Graphics identification & application B253-B255 Order form for non-standard products B534-B535
B 329
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
