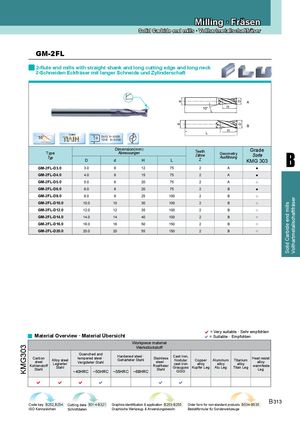

Каталог ZCC-CT фрезы монолитные - страница 73

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

GM-2FL
2-flute end mills with straight shank and long cutting edge and long neck
2-Schneiden Eckfräser mit langer Schneide und Zylinderschaft


A


D
d
10° H
L


D
d
B
H
Coated L
35o D≤12 0~-0.020
TiAIN D 12<D 0~-0.030


B
Dimension(mm) Grade
Type Abmessungen Teeth Geometry
Typ
Zähne Ausführung Sorte
D d H L Z KMG 303
GM-2FL-D3.0 3.0 6 12 75 2 A ●
GM-2FL-D4.0 4.0 6 15 75 2 A ●
GM-2FL-D5.0 5.0 6 20 75 2 A ○
GM-2FL-D6.0 6.0 6 20 75 2 B ●
GM-2FL-D8.0 8.0 8 25 100 2 B ○


Vollhartmetallschaftfräser
GM-2FL-D10.0 10.0 10 30 100 2 B ○


Solid Carbide end mills
GM-2FL-D12.0 12.0 12 35 100 2 B ○
GM-2FL-D14.0 14.0 14 40 100 2 B ○
GM-2FL-D16.0 16.0 16 50 150 2 B ○
GM-2FL-D20.0 20.0 20 55 150 2 B ○


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
Workpiece material
KMG303


Werkstückstoff
Quenched and
Hardened steel · Cast iron,
Carbon tempered steel · Gehärteter Stahl Stainless Heat resist
Alloy steel Nodular Copper Aluminum Titanium
steel Legierter Vergüteter Stahl steel · cast iron alloy
Kohlenstoff Rostfreier alloy alloy alloy warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl Stahl Leg
~40HRC ~50HRC ~55HRC ~68HRC GGG

     

Code key B252,B254 Cutting data B314-B321 Graphics identification & application B253-B255 Order form for non-standard products B534-B535
B 313
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
