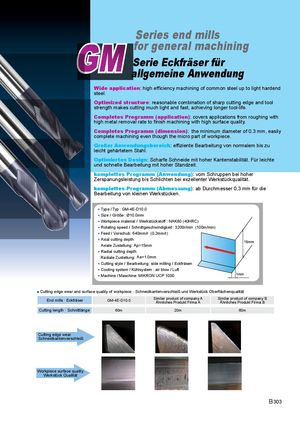

Каталог ZCC-CT фрезы монолитные - страница 63

GM Series end mills

for general machining

Serie Eckfräser für

allgemeine Anwendung

Wide application: high efficiency machining of common steel up to light hardend

steel.

Optimized structure: reasonable combination of sharp cutting edge and tool

strength makes cutting much light and fast, achieving longer tool-life.

Completes Programm (application): covers applications from roughing with

high metal removal rate to finish machining with high surface quality.

Completes Programm (dimension): the minimum diameter of 0.3 mm, easily

complete machining even though the micro part of workpiece.

Großer Anwendungsbereich: effiziente Bearbeitung von normalem bis zu

leicht gehärtetem Stahl.

Optimiertes Design: Scharfe Schneide mit hoher Kantenstabilität. Für leichte

und schnelle Bearbeitung mit hoher Standzeit.

komplettes Programm (Anwendung): vom Schruppen bei hoher

Zerspanungsleistung bis Schlichten bei exzellenter Werkstückqualität.

komplettes Programm (Abmessung): ab Durchmesser 0,3 mm für die

Bearbeitung von kleinen Werkstücken.

• Type / : GM-4E-D10.0Typ

Größe●Size / : Ø10.0mm Werkstückstoff●Workpiece material / : NAK80 (40HRC) Schnittgeschwindigkeit● Rotating speed / : 3200r/min (100m/min) Vorschub●Feed / : 640mm/r (0.2mm/r)

• Axial cutting depth

Axiale Zustellung: Ap=15mm

• Radial cutting depth

Radiale Zustellung: Ae=1.0mm Bearbeitung Eckfräsen●Cutting style / : side milling / Kühlsystem Luft●Cooling system / : air blow / Maschine●Machine / : MIKRON UCP 1000

■ Cutting edge wear and surface quality of workpiece · Schneidkantenverschleiß und Werkstück Oberflächenqualität

Cutting length · Schnittlänge 60m 20m 60m

Cutting edge wear Schneidkantenverschleiß

Workpiece surface quality Werkstück Qualität
