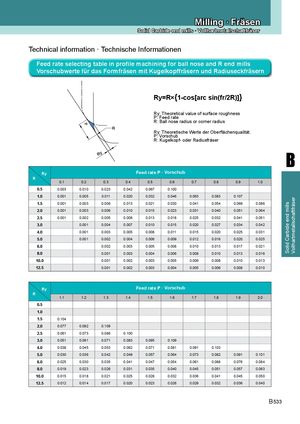

Technical information · Technische Informationen

Feed rate selecting table in profile machining for ball nose and R end mills

Vorschubwerte für das Formfräsen mit Kugelkopffräsern und Radiuseckfräsern

Ry=R×{1-cos[arc sin(fr/2R)]}

Ry: Theoretical value of surface roughness

P: Feed rate

P R: Ball nose radius or corner radius

Ry: Theoretische Werte der Oberflächenqualität.

P: Vorschub

R: Kugelkopf- oder Radiusfräser

B

Ry R				F	eed rate P	· Vorschu	b
	0.1	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
0.5	0.003	0.010	0.023	0.042	0.067	0.100
1.0	0.001	0.005	0.011	0.020	0.032	0.046	0.063	0.083	0.107
1.5	0.001	0.003	0.008	0.013	0.021	0.030	0.041	0.054	0.069	0.086
2.0	0.001	0.003	0.006	0.010	0.015	0.023	0.031	0.040	0.051	0.064
2.5	0.001	0.002	0.005	0.008	0.013	0.018	0.025	0.032	0.041	0.051
3.0		0.001	0.004	0.007	0.010	0.015	0.020	0.027	0.034	0.042
4.0		0.001	0.003	0.005	0.008	0.011	0.015	0.020	0.025	0.031
5.0		0.001	0.002	0.004	0.006	0.009	0.012	0.016	0.020	0.025
6.0			0.002	0.003	0.005	0.008	0.010	0.013	0.017	0.021
8.0			0.001	0.003	0.004	0.006	0.008	0.010	0.013	0.016
10.0			0.001	0.002	0.003	0.005	0.006	0.008	0.010	0.013
12.5			0.001	0.002	0.003	0.004	0.005	0.006	0.008	0.010

Ry				F	eed rate P	· Vorschu	b
R
	1.1	1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	2.0
0.5
1.0
1.5	0.104
2.0	0.077	0.092	0.109
2.5	0.061	0.073	0.086	0.100
3.0	0.051	0.061	0.071	0.083	0.095	0.109
4.0	0.038	0.045	0.053	0.062	0.071	0.081	0.091	0.103
5.0	0.030	0.036	0.042	0.049	0.057	0.064	0.073	0.082	0.091	0.101
6.0	0.025	0.030	0.035	0.041	0.047	0.054	0.061	0.068	0.076	0.084
8.0	0.019	0.023	0.026	0.031	0.035	0.040	0.045	0.051	0.057	0.063
10.0	0.015	0.018	0.021	0.025	0.028	0.032	0.036	0.041	0.045	0.050
12.5	0.012	0.014	0.017	0.020	0.023	0.026	0.029	0.032	0.036	0.040
