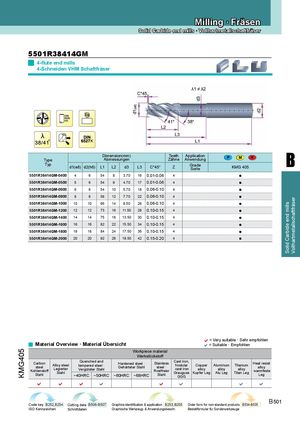

Каталог ZCC-CT фрезы монолитные - страница 261

Milling · Fräsen
Solid Carbide end mills · Vollhartmetallschaftfräser

5501R38414GM
4-flute end mills
4-Schneiden VHM Schaftfräser


K


B
Dimension(mm) Teeth Application P M K
Type Abmessungen Zähne Anwendung
Typ Grade
d1(e8) d2(h6) L1 L2 d3 L3 C*45° Z Sorte KMG 405
5501R38414GM-0400 4 6 54 8 3.70 16 0.01-0.06 4 ●
5501R38414GM-0500 5 6 54 9 4.70 17 0.01-0.06 4 ●
5501R38414GM-0600 6 6 54 10 5.70 18 0.06-0.10 4 ●
5501R38414GM-0800 8 8 58 12 7.70 22 0.06-0.10 4 ●


Vollhartmetallschaftfräser
5501R38414GM-1000 10 10 66 14 9.50 26 0.06-0.10 4 ●


Solid Carbide end mills
5501R38414GM-1200 12 12 73 16 11.50 28 0.10-0.15 4 ●
5501R38414GM-1400 14 14 75 18 13.50 30 0.10-0.15 4 ●
5501R38414GM-1600 16 16 82 22 15.50 34 0.10-0.15 4 ●
5501R38414GM-1800 18 18 84 24 17.50 36 0.10-0.15 4 ●
5501R38414GM-2000 20 20 92 26 19.50 42 0.15-0.20 4 ●


= Very suitable · Sehr empfohlen
Material Overview · Material Übersicht = Suitable · Empfohlen
KMG405


Workpiece material
Werkstückstoff
Quenched and Cast iron,
Carbon Hardened steel · Stainless Heat resist
Alloy steel tempered steel · Nodular Copper Aluminum Titanium
steel Gehärteter Stahl steel · alloy
Legierter Vergüteter Stahl cast iron alloy alloy alloy
Kohlenstoff Rostfreier warmfeste
Stahl Grauguss Kupfer Leg Alu Leg Titan Leg
Stahl ~40HRC ~50HRC ~60HRC ~68HRC Stahl Leg
GGG
       
Code key B252,B254 Cutting data B506-B507 Graphics identification & application B253,B255 Order form for non-standard products B534-B535
B 501
ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
